Intégration des lignes sismiques dans les vues en profil

Le module Pro est utilisé pour produire des vues en profil des données des sondages. Vous pouvez créer des coupes transversales pour visualiser les propriétés géotechniques, environnementales ou géomécaniques des sondages projetés sur un tracé. Une nouvelle fonctionnalité a été ajoutée afin d’intégrer des relevés de lignes sismiques aux profils.

Voir la vidéo

Données des lignes sismiques

Les relevés d’essais géophysiques seront saisis dans la base de données Geotec afin de les visualiser sur une vue en profil.

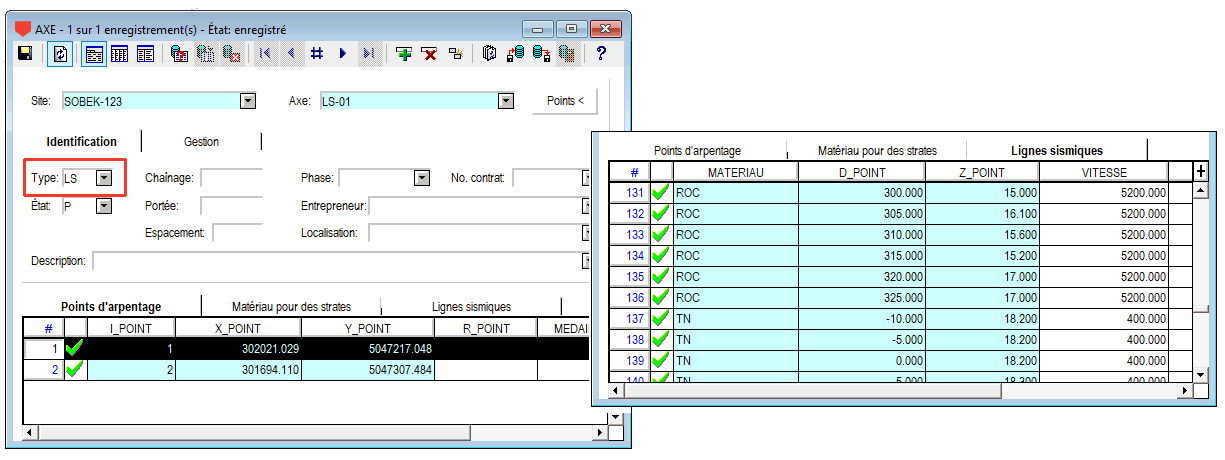

Pour chaque ligne sismique, on doit définir son site (ou projet), son numéro, son type comme « LS » ainsi que les coordonnées X, Y de ses points d’implantation, au minimum le premier et le dernier point. Ces coordonnées doivent être saisies dans le système de coordonnées (MTM ou UTM), le NAD (27 ou 83) et la zone définis pour le site. Ces coordonnées permettront de projeter correctement les profils sismiques sur le tracé principal.

Pour chaque matériau interprété par l’essai (défini dans le 2e onglet), on définit ensuite le profil dans l’onglet Lignes Sismiques avec le chaînage (0 étant pour le géophone au 1er point d’implantation), l’élévation et la vitesse sismique mesurée. Les profils de plusieurs matériaux peuvent être définis.

Import CSV

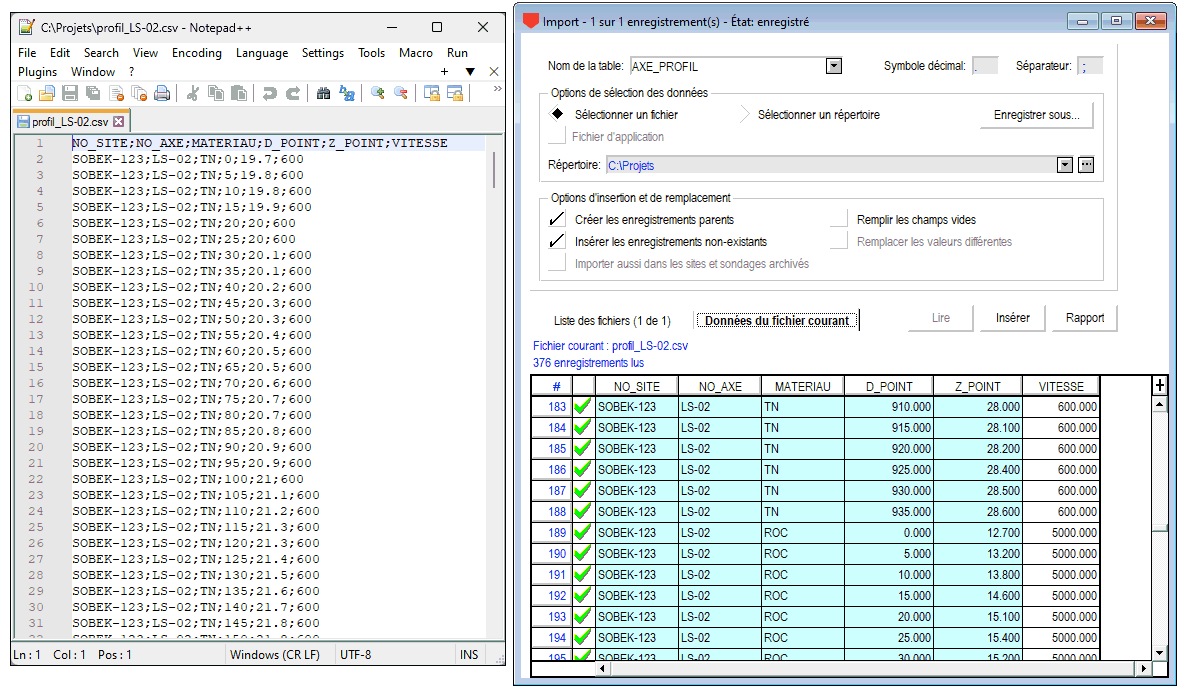

Les données d’essais géophysiques peuvent être importées via un fichier CSV. Les entêtes doivent être les mêmes que le nom des champs, soit NO_SITE, NO_AXE, MATERIAU, D_POINT, Z_POINT et VITESSE. Les matériaux des strates seront automatiquement créés avec l’option Créer enregistrements parents.

Options

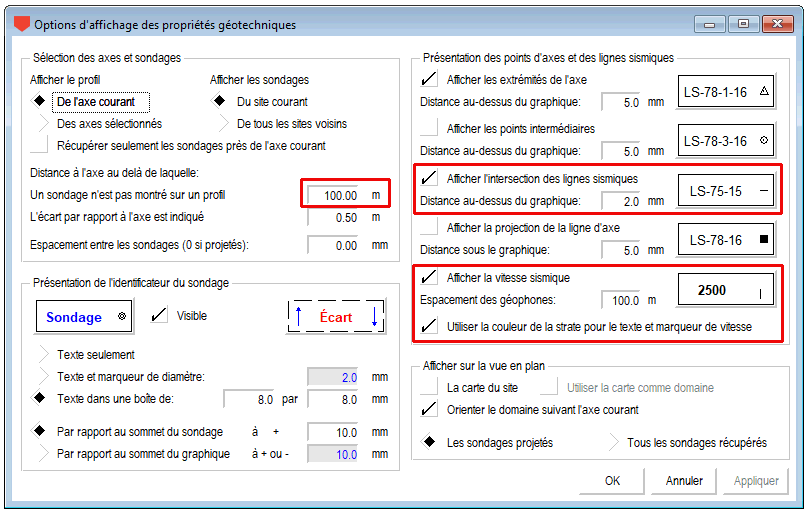

Pour projeter les lignes sismiques, activer l’option « Afficher l’intersection des lignes sismiques ». De plus, il faut s’assurer que le Type des lignes sismiques dans l’écran Axe est « LS ».

On peut ajuster la distance de récupération. A l’instar des sondages, toute partie de la ligne sismique à l’extérieur de la distance de récupération ne sera pas affichée dans le profil.

Les vitesses sismiques peuvent être affichées.

Afficher le profil

Lorsque les données des lignes sismiques sont intégrées dans Geotec et qu’un axe principal est défini, manuellement, via l’import CSV ou via Google Maps (voir le tutoriel de Pro), faire une requête pour récupérer l’axe et voir toutes les données des sondages et lignes sismiques dans la vue en coupe.

Affichage graphique

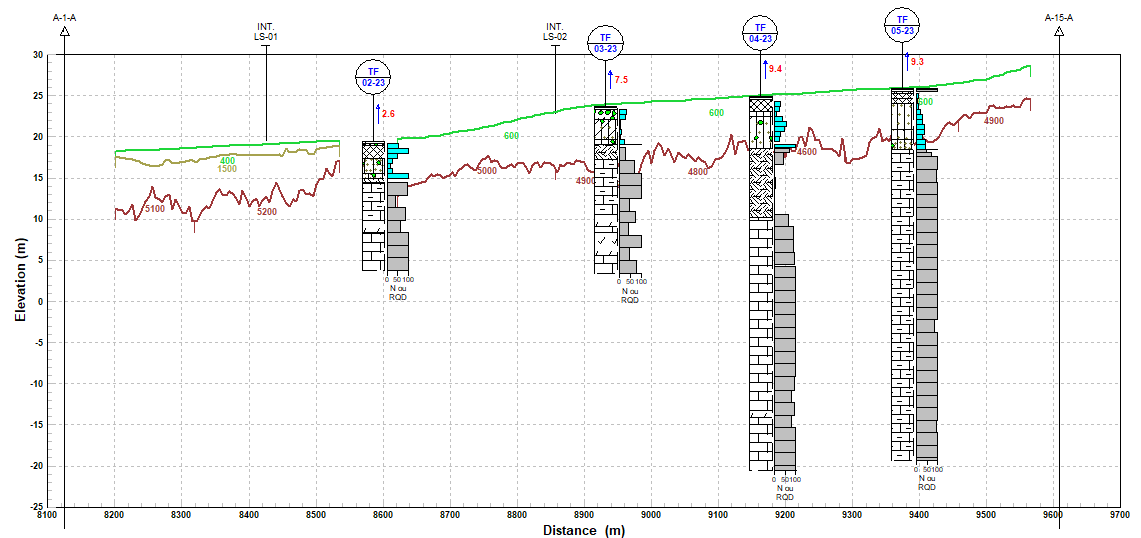

Dès qu’un profil sismique existe, il est affiché avec la couleur associée au matériau, ou en noir si aucune couleur n’est définie (voir l’écran des Matériaux). On peut aussi assigner une couleur au matériau via l’édition des courbes du graphique PROFIL.
