Essais de laboratoire

Visualiser et analyser vos données

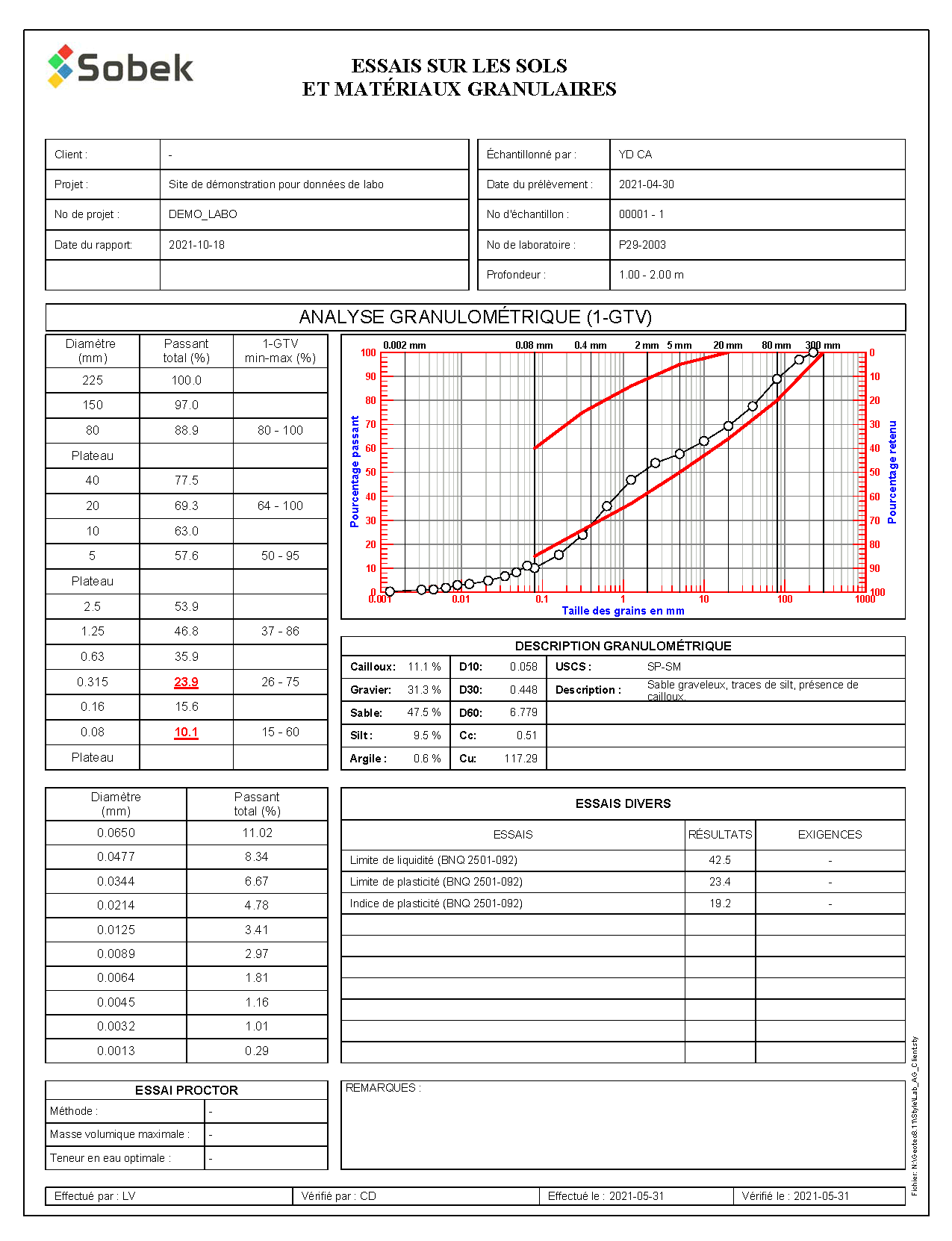

Lab est utilisé pour produire des rapports d’essais de laboratoire faits sur les agrégats, qu’ils soient détaillés pour chaque essai ou sommaires pour vos projets. Vous pouvez calculer les résultats de vos essais selon les mesures brutes saisies.

  • Afficher le graphique de l’essai dans le rapport
  • Afficher une ou des courbes multiples dans le même rapport sommaire
  • Lisser les courbes au besoin
  • Afficher des tableaux sommaires avec diverses informations liées aux échantillons
  • Afficher des tableaux spécifiques à un essai avec les mesures de laboratoire et calculs effectués par Geotec
  • Réutiliser les présentations graphiques, indépendantes des données, pour n’importe quel projet
  • Importer des données de fichiers CSV
  • Enregistrer les données automatiquement dans la base corporative

Lab offre aussi des options plus avancées pour les essais granulométriques.

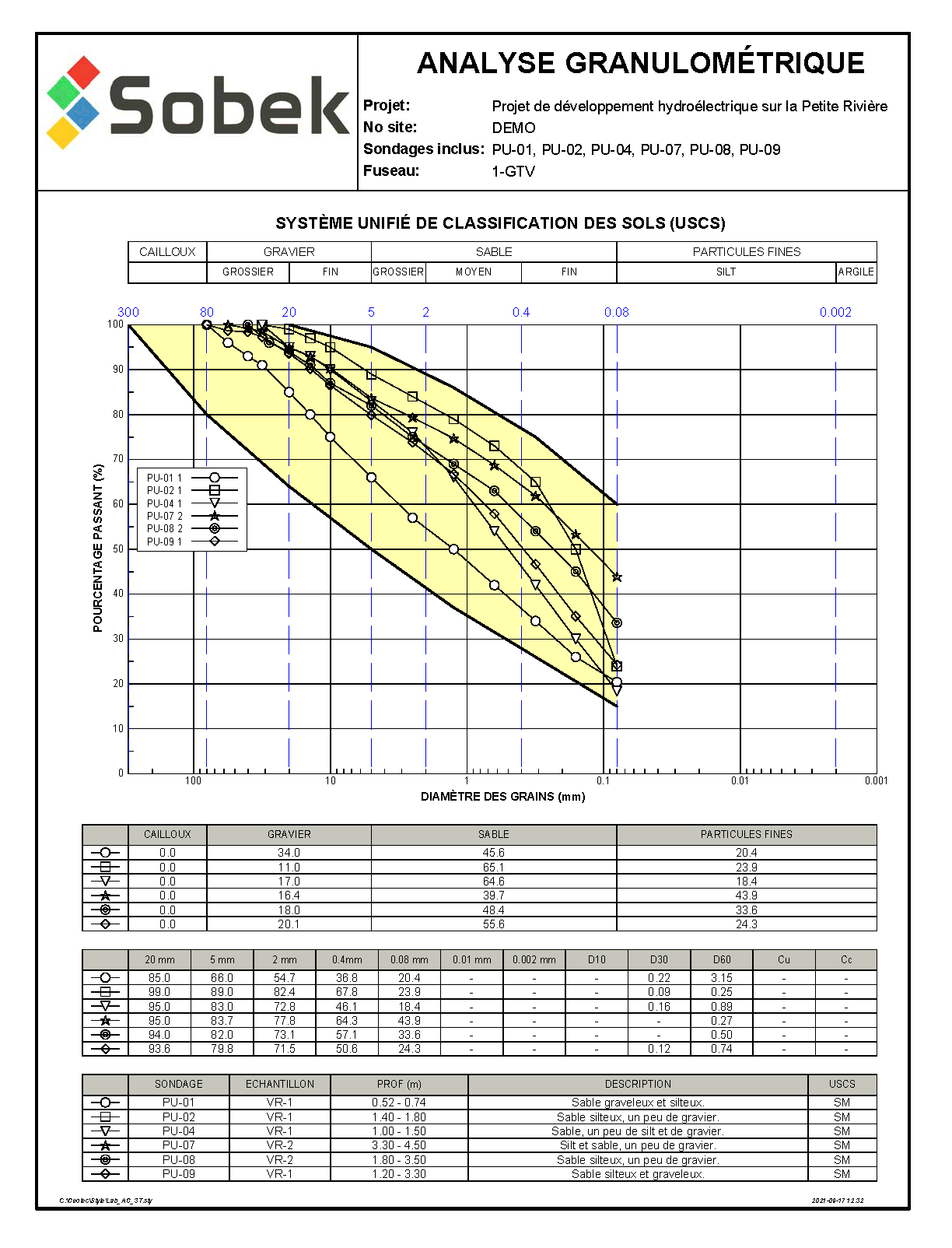

  • Statistiques pour une série de courbes (minimum, maximum, moyenne, etc.)
  • Correction pour inclure les pourcentages de cailloux et blocs
  • Simulation d’écrêtage à un diamètre spécifié
  • Combinaison de courbes pour en déterminer la courbe résultante

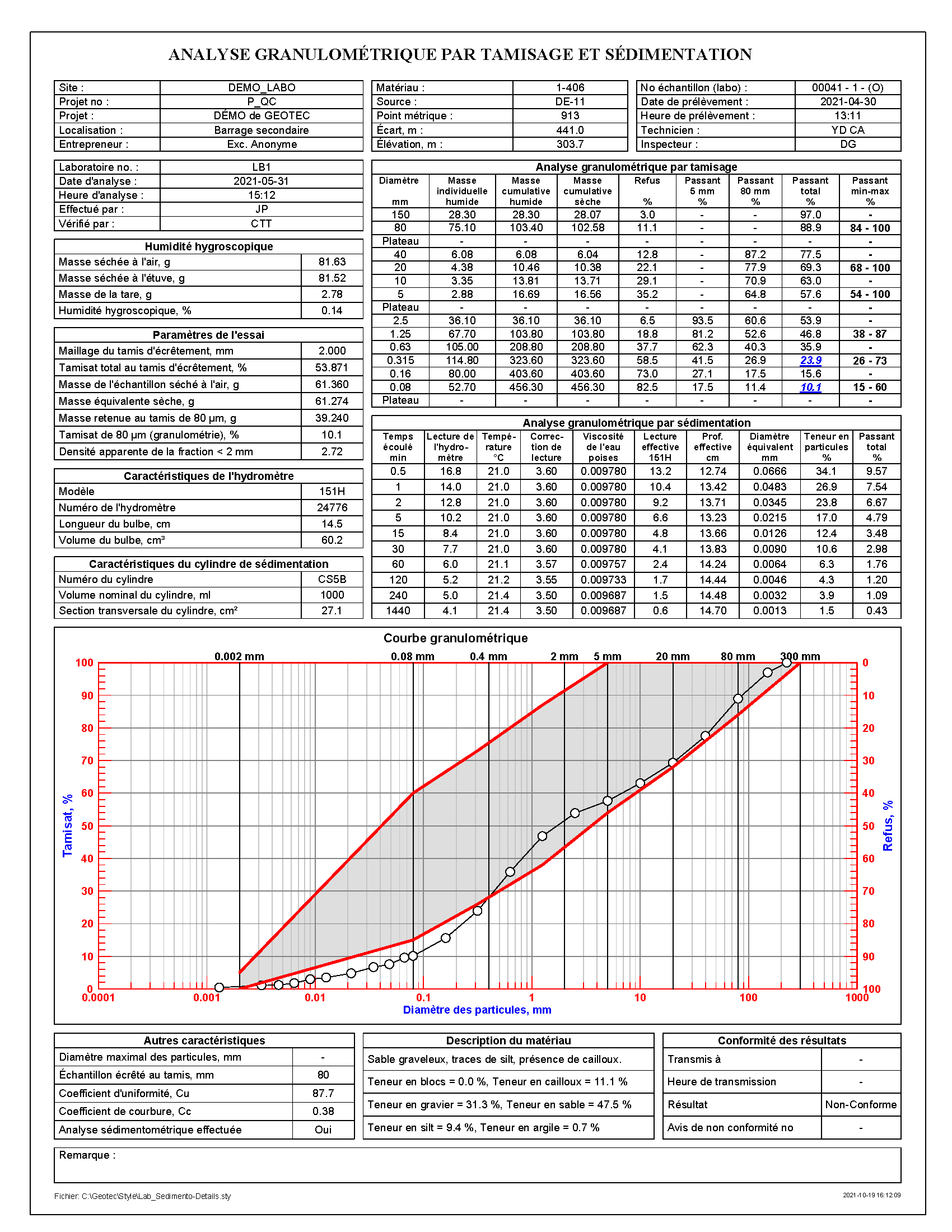

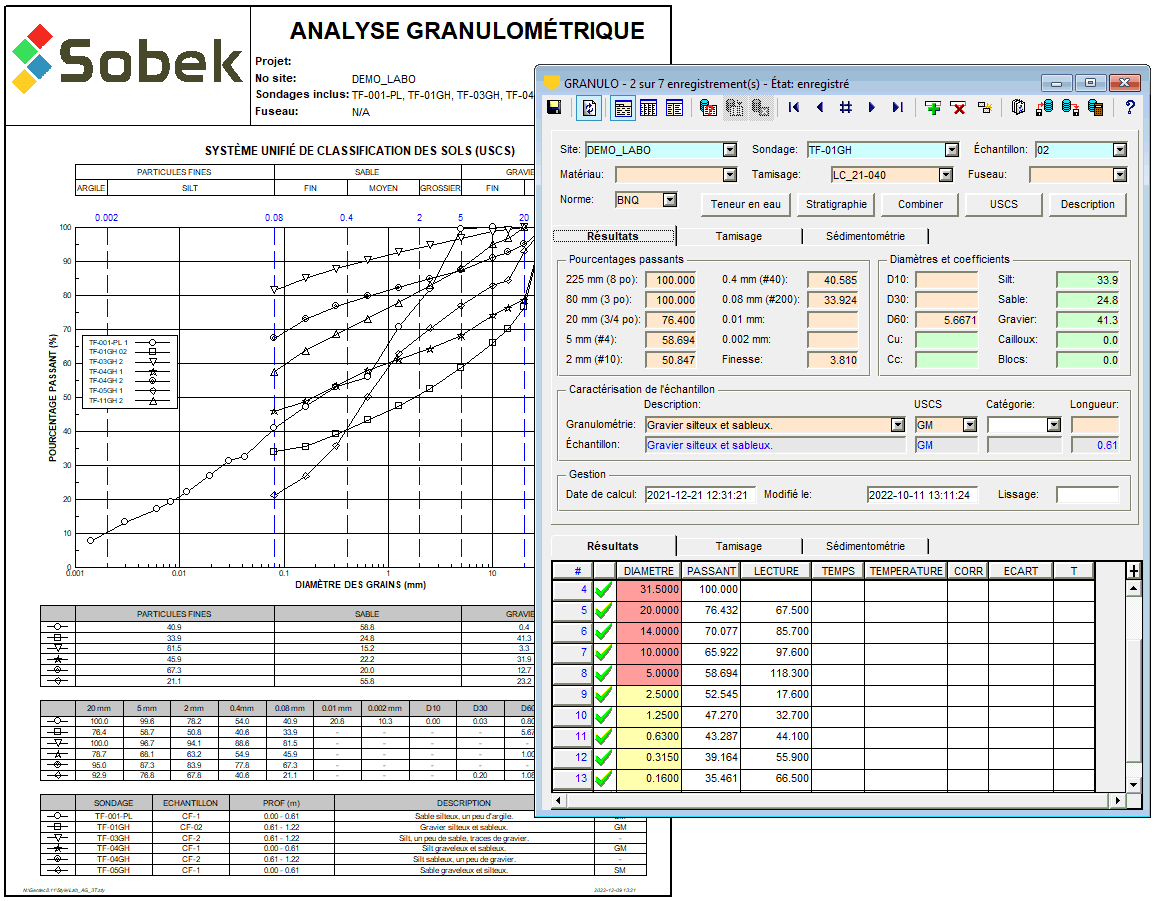

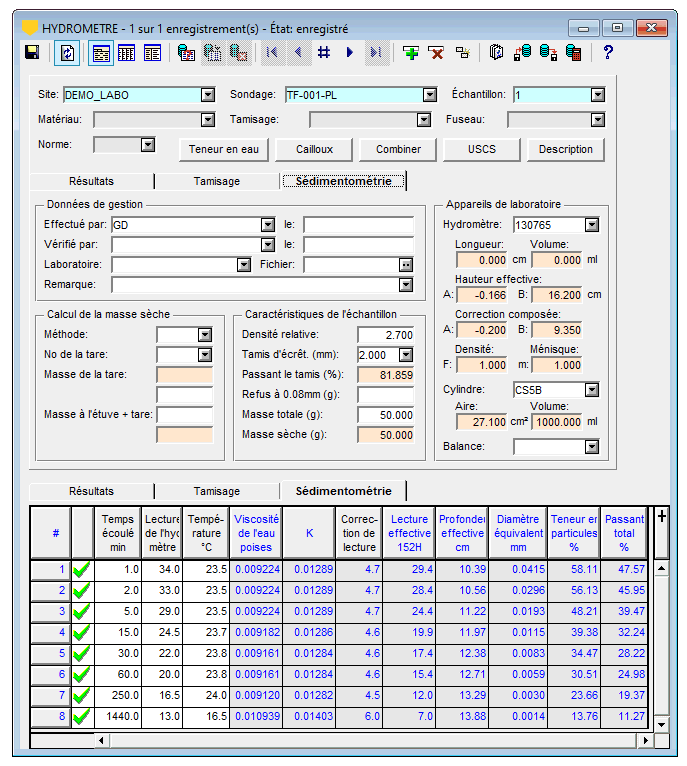

Analyse granulométrique (tamisage et sédimentométrie)

Geotec permet de calculer la courbe granulométrique complète selon les essais de tamisage et de sédimentométrie effectués. Geotec offre de la flexibilité quant aux méthodes utilisées au laboratoire.

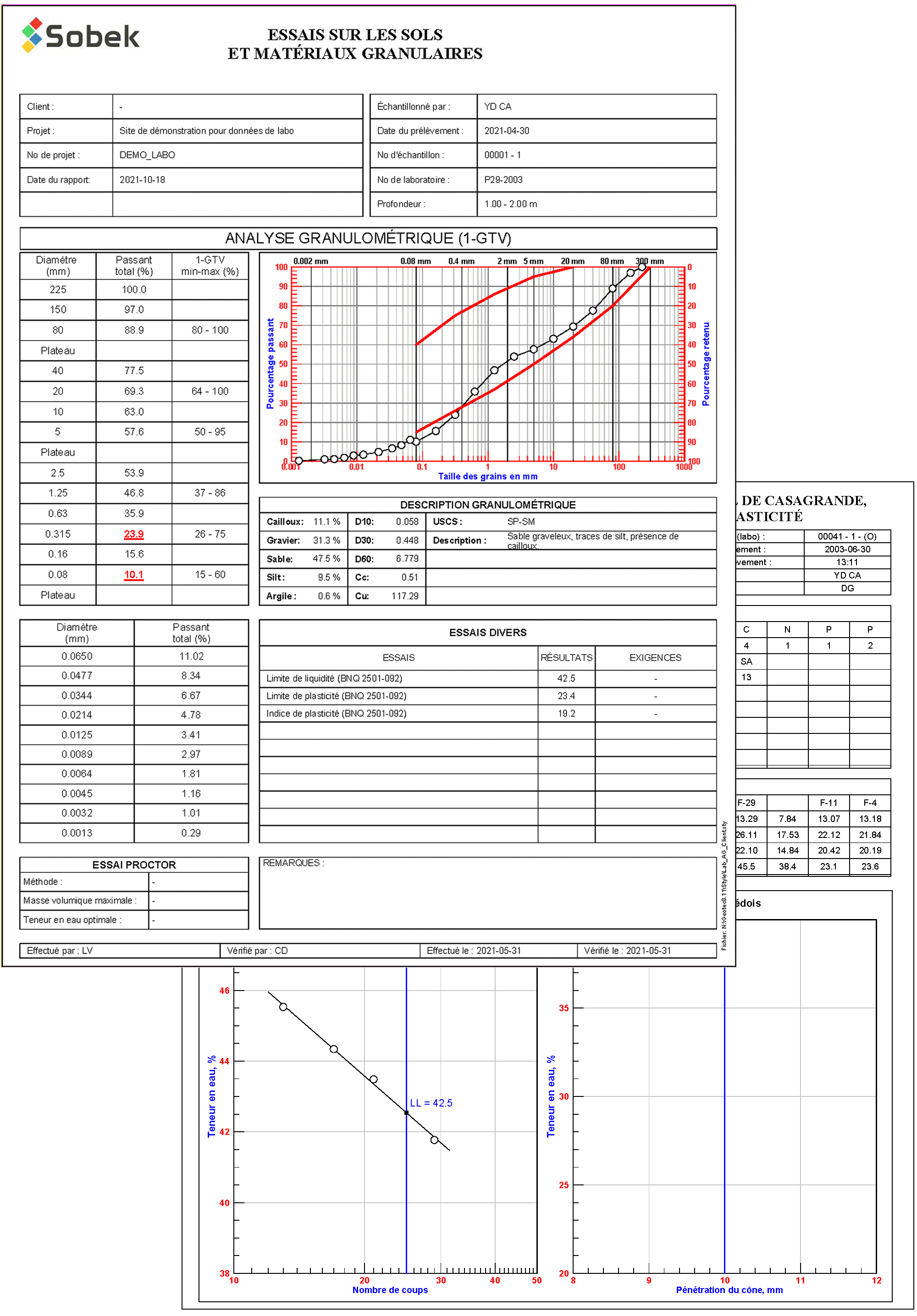

Dans Lab, on peut afficher la courbe granulométrique avec le pourcentage passant et / ou retenu selon le diamètre, des blocs jusqu’à l’argile. L’exigence granulométrique peut aussi être superposée.

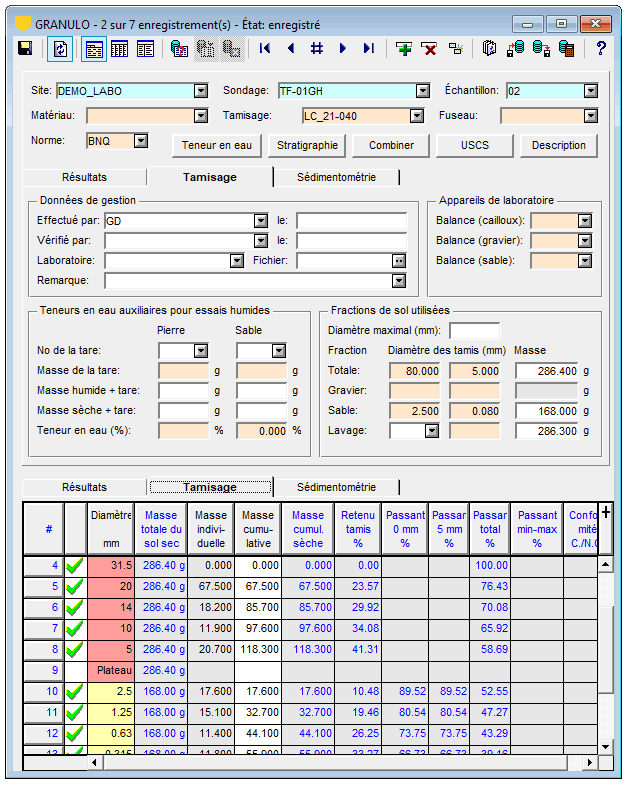

  • Méthode de tamisage spécifiée par essai avec 1, 2 ou 3 jeux de tamis
  • Saisie des masses individuelles ou cumulatives
  • Conformité de la courbe avec fuseau granulométrique sélectionné
  • Étalonnage des hydromètres 151H et 152H
  • Correction composée ou lecture témoin
  • Geotec calcule les pourcentages passants, diamètres équivalents, module de finesse, coefficients Cu et Cc, proportions des matériaux, description granulométrique et USCS

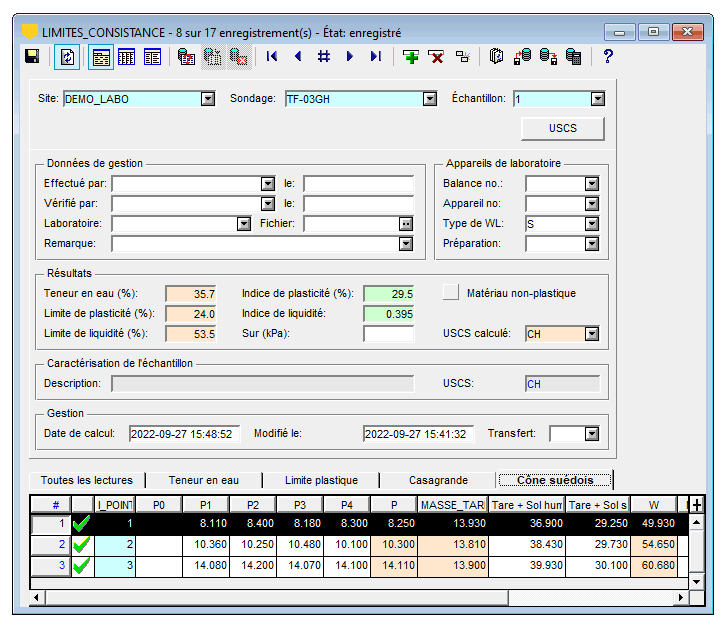

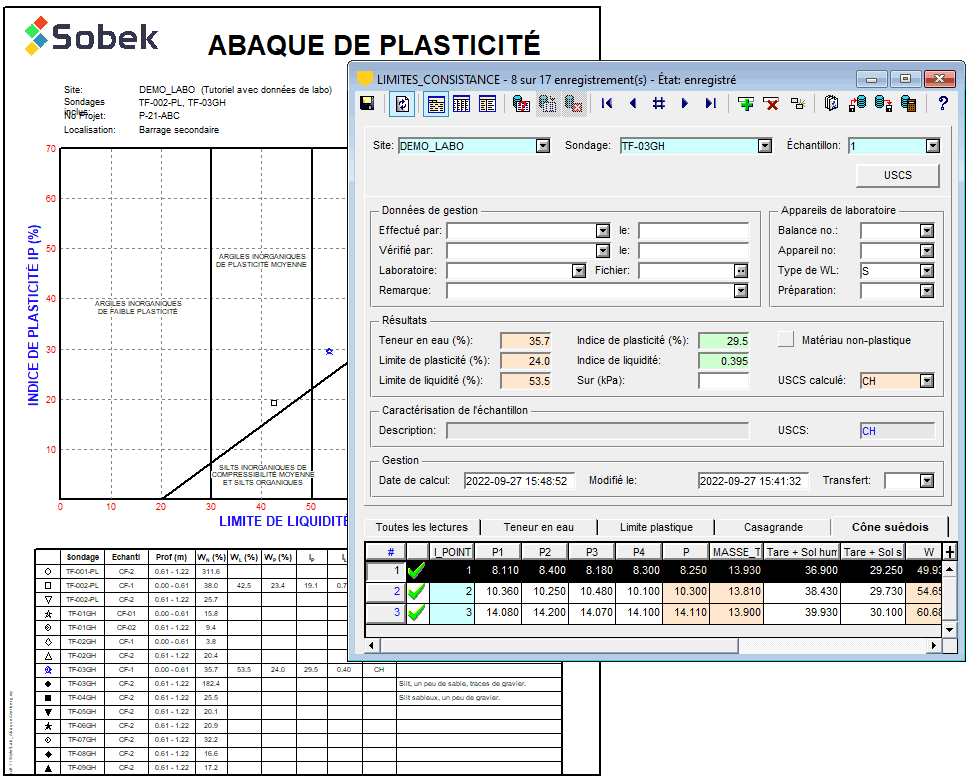

Limites d'Atterberg et teneur en eau naturelle

Geotec permet de calculer la teneur en eau naturelle et les limites d’Atterberg d’un échantillon de sol.

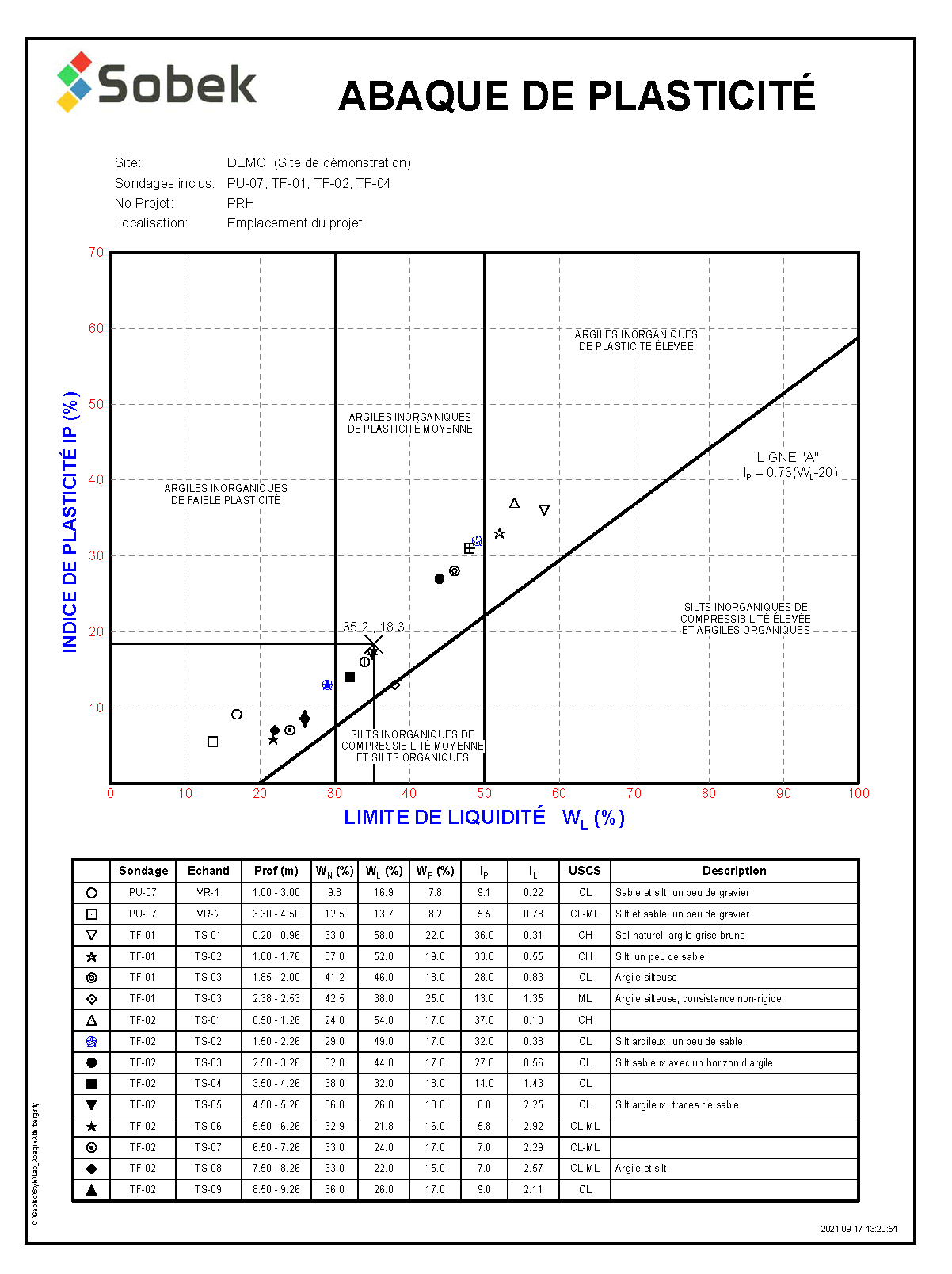

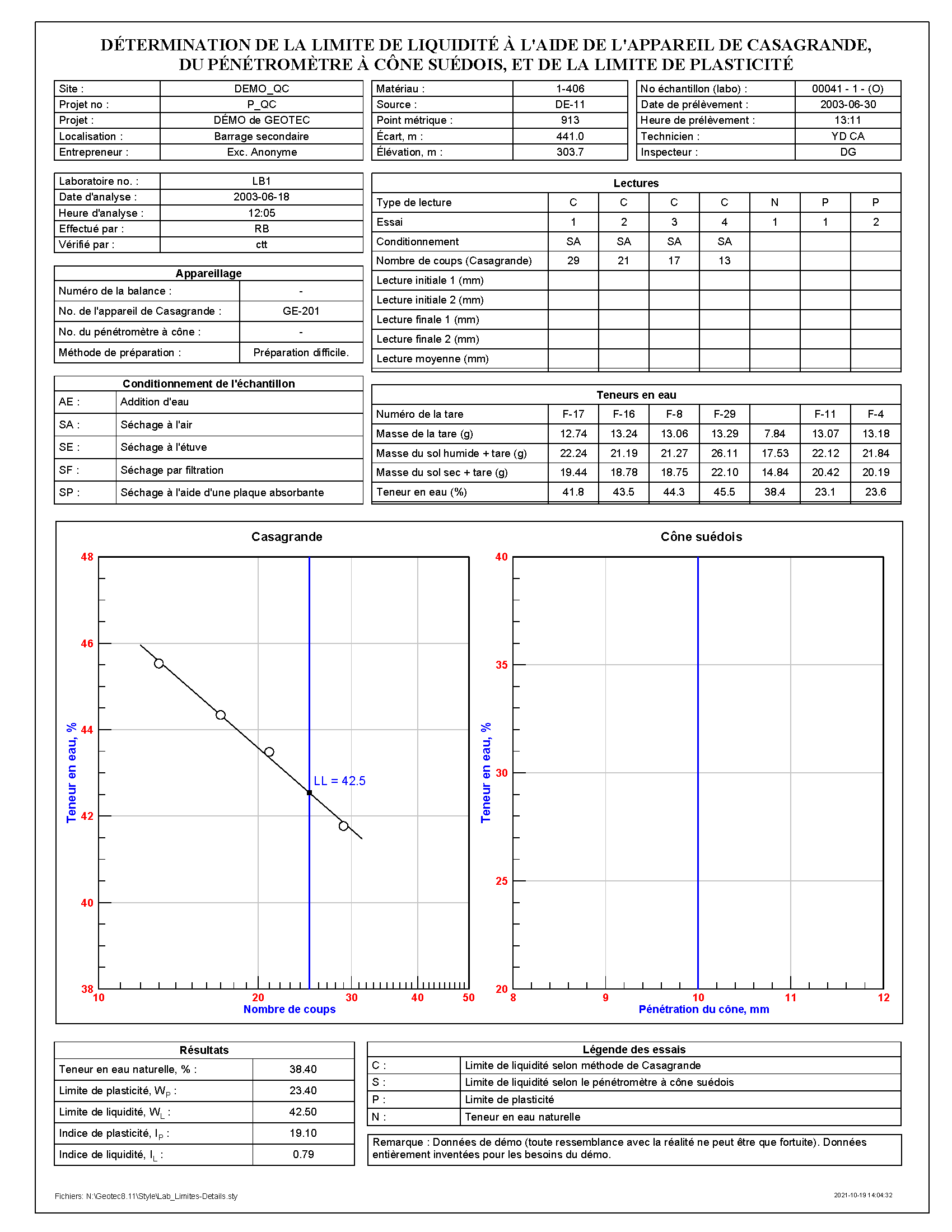

Dans Lab, on peut afficher l’abaque d’Atterberg ainsi que les graphiques servant à déterminer la limite de liquidité.

  • Saisie des masses pour déterminer la teneur en eau naturelle et la limite de plasticité
  • Saisie des masses et du nombre de coups pour la limite de liquidité via l’appareil de Casagrande
  • Saisie des masses et des mesures de pénétration (mm) pour la limite de liquidité via le pénétromètre à cône suédois
  • Calcul d’une moyenne si plusieurs essais sont faits
  • Geotec calcule Wn, Wp, Wl, Ip, Il, USCS

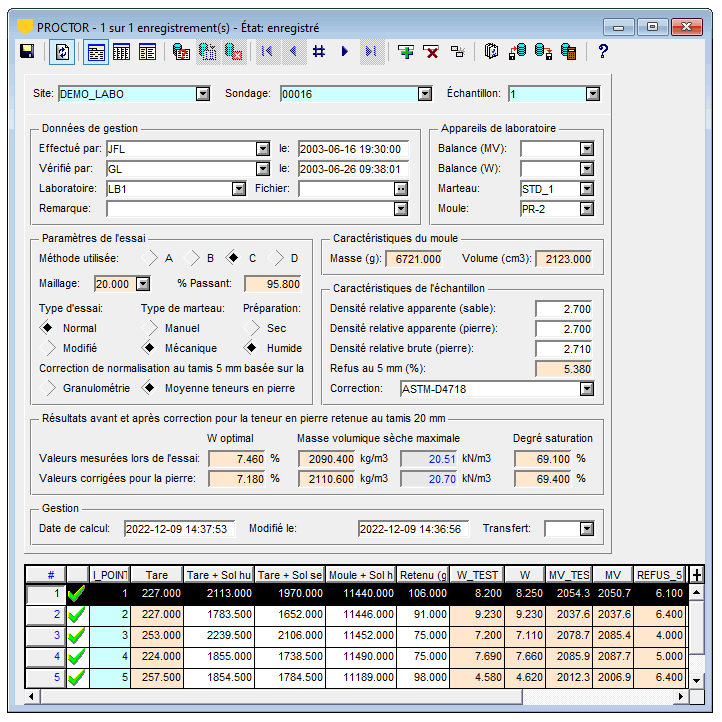

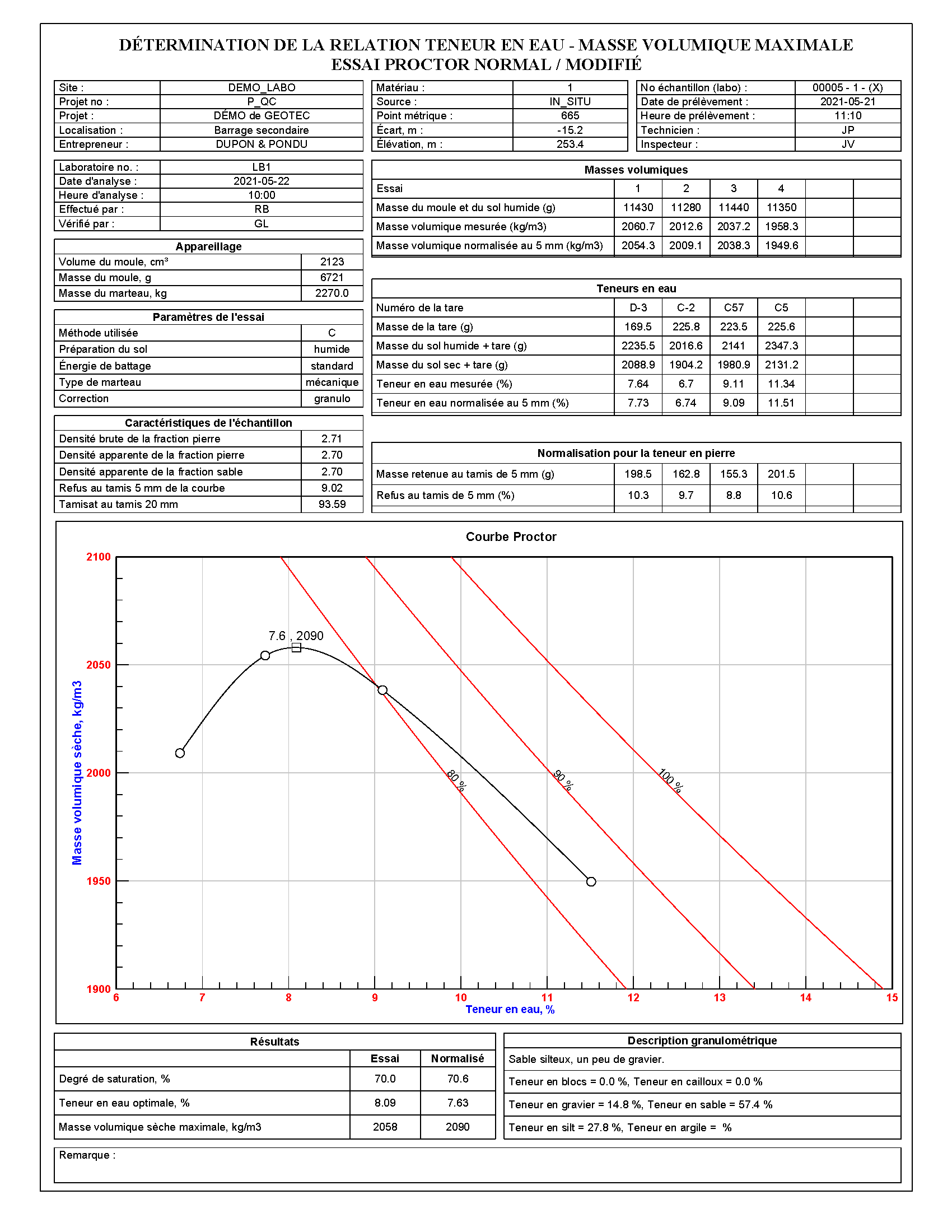

Essai Proctor

Geotec permet de calculer les résultats de l’essai Proctor pour la détermination de la relation teneur en eau – masse volumique sèche.

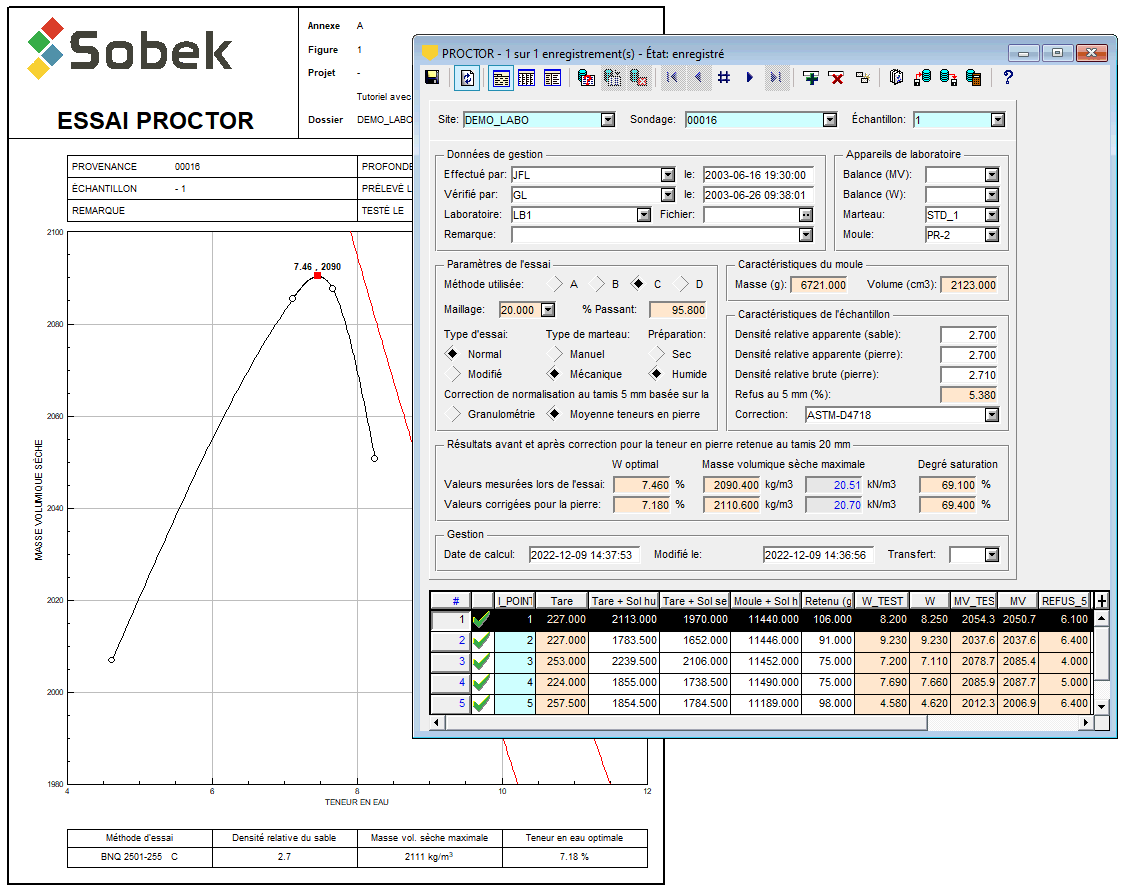

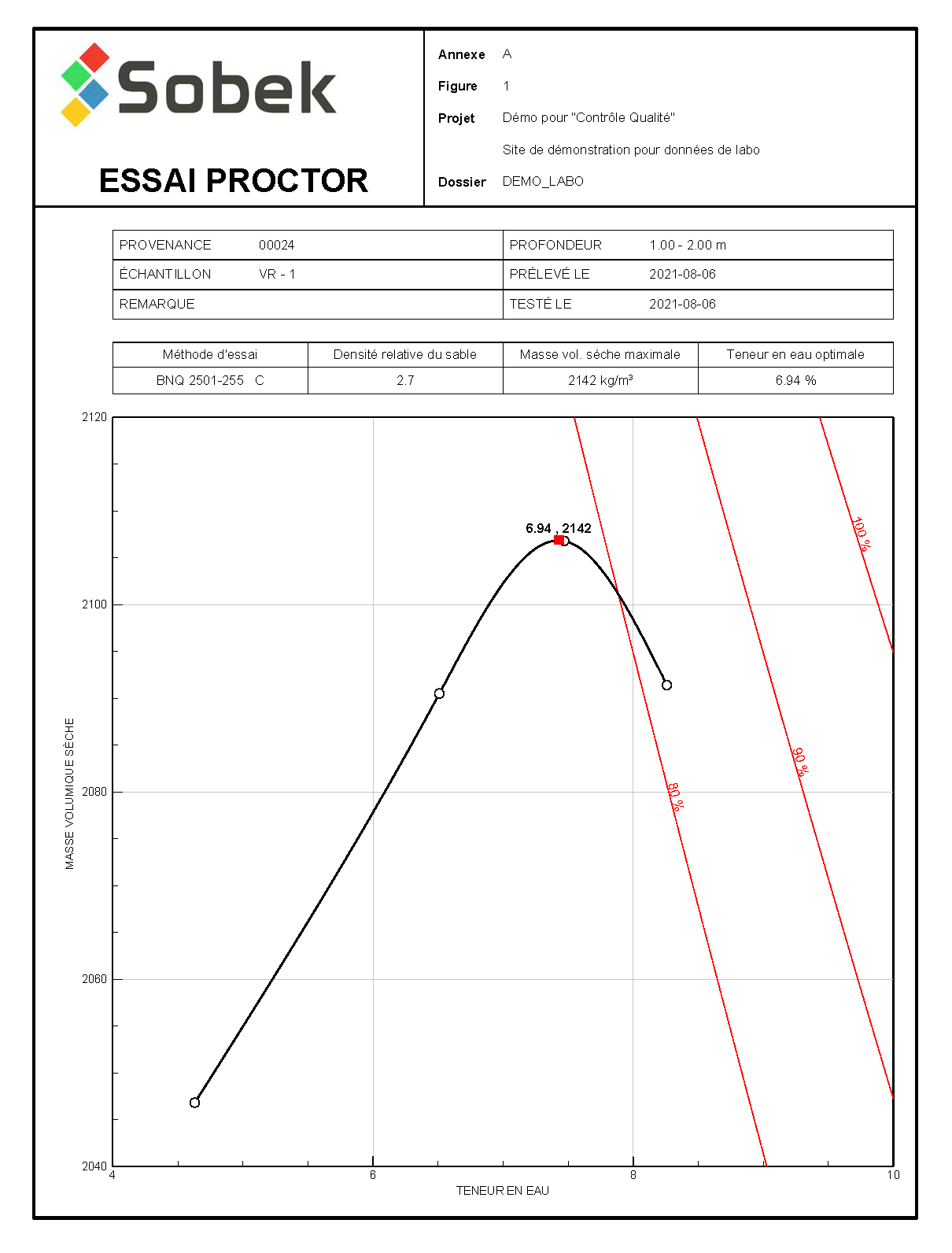

Dans Lab, on peut afficher le graphique de la masse volumique en fonction de la teneur en eau et identifier l’optimum. On peut également ajouter les courbes de saturation.

  • Saisie des masses pour le calcul de W et de MV par point
  • Normalisation au 5 mm selon la granulométrie ou la moyenne des refus au 5 mm
  • Correction de l’optimum selon la teneur en pierre au 20 mm
  • Geotec calcule la teneur en eau optimale et la masse volumique sèche maximale

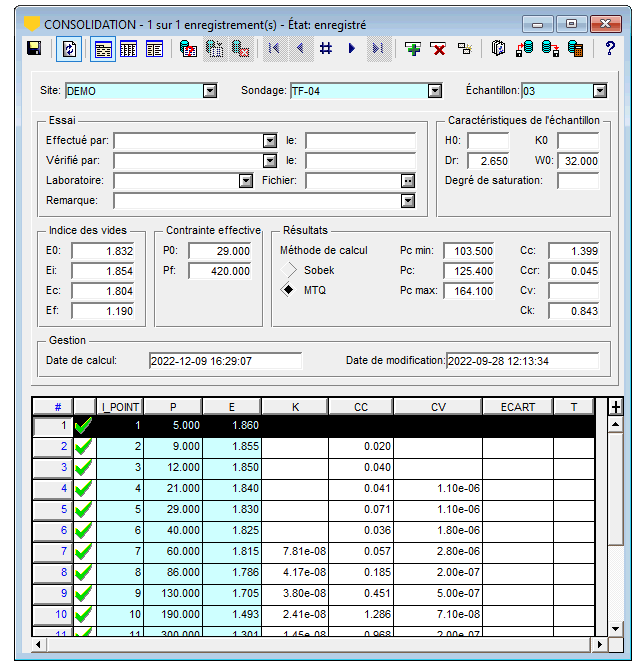

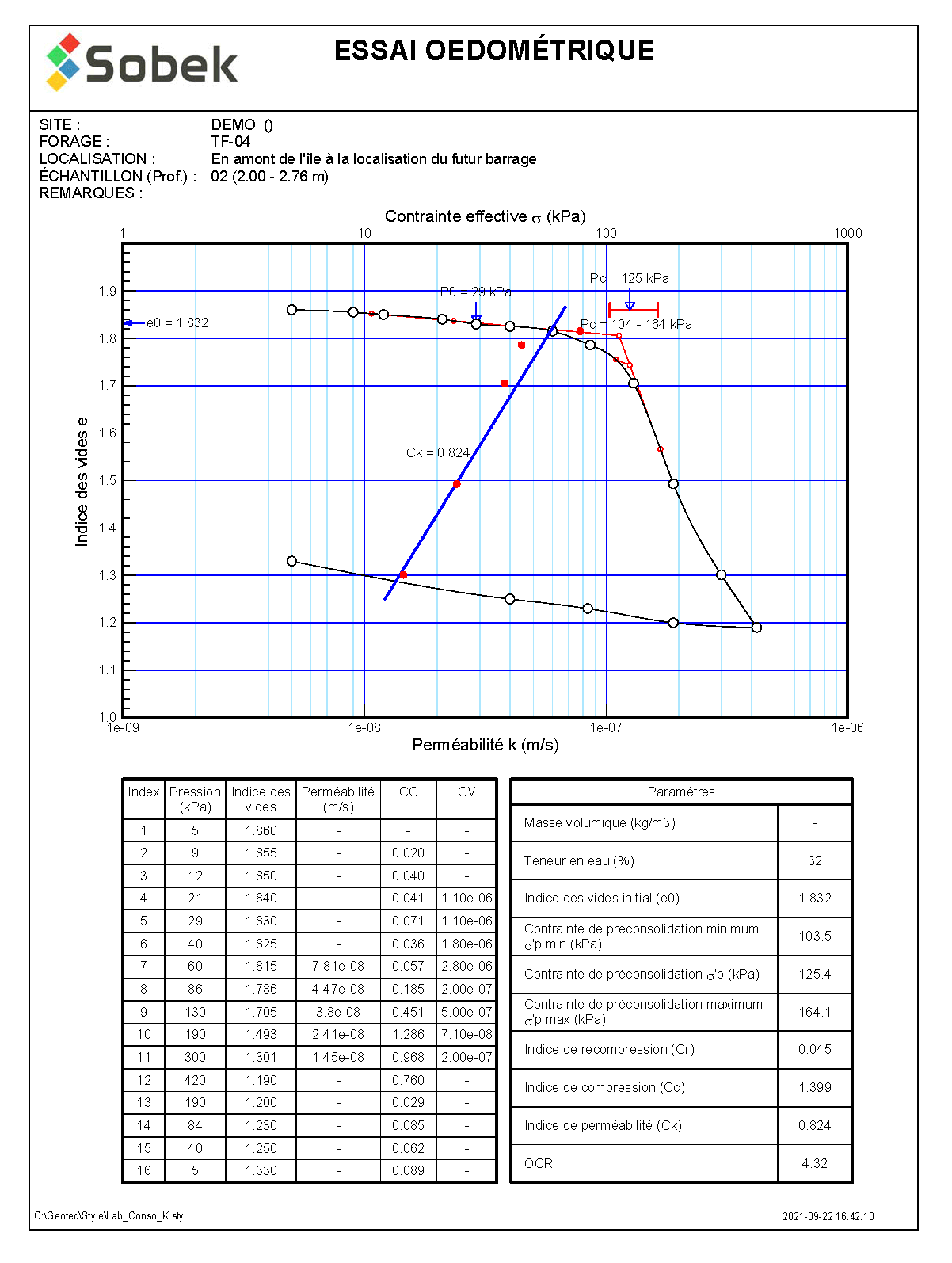

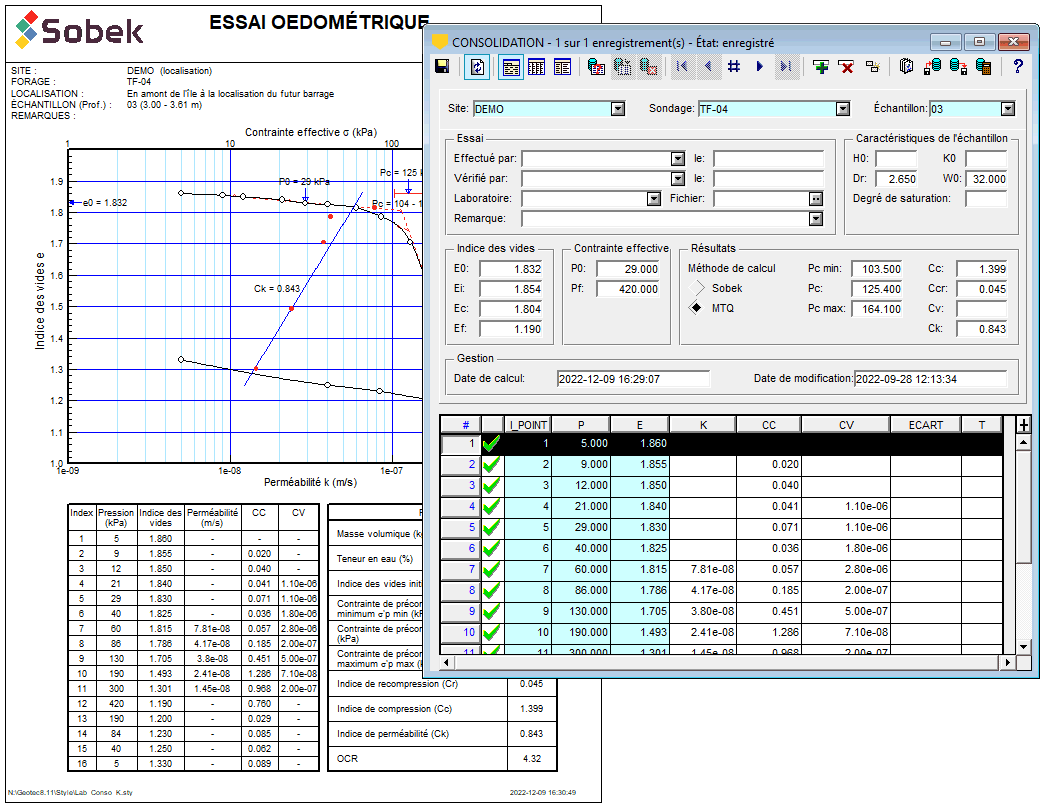

Essai de consolidation

Lab permet de calculer les résultats des essais de consolidation et de perméabilité à l’œdomètre.

Dans Lab, on peut afficher le graphique de l’indice des vides en fonction de la pression, superposé au graphique de l’indice des vides versus la perméabilité.

  • Saisie des indices des vides et des pressions
  • Saisie de la perméabilité à divers paliers
  • Geotec calcule les pressions de consolidation minimum, probable et maximum selon 2 méthodes
  • Geotec calcule le Cc, Ccr et Ck
