Visualisation des données sur vue en plan et modélisation 3D

Visualiser et analyser vos données

Site permet de visualiser et localiser les sites, sondages et axes sur une vue en plan, avec Google Maps et cartes topographiques. Avec Site, vous pouvez préparer vos campagnes d’investigation et créer des modèles de terrain 3D.

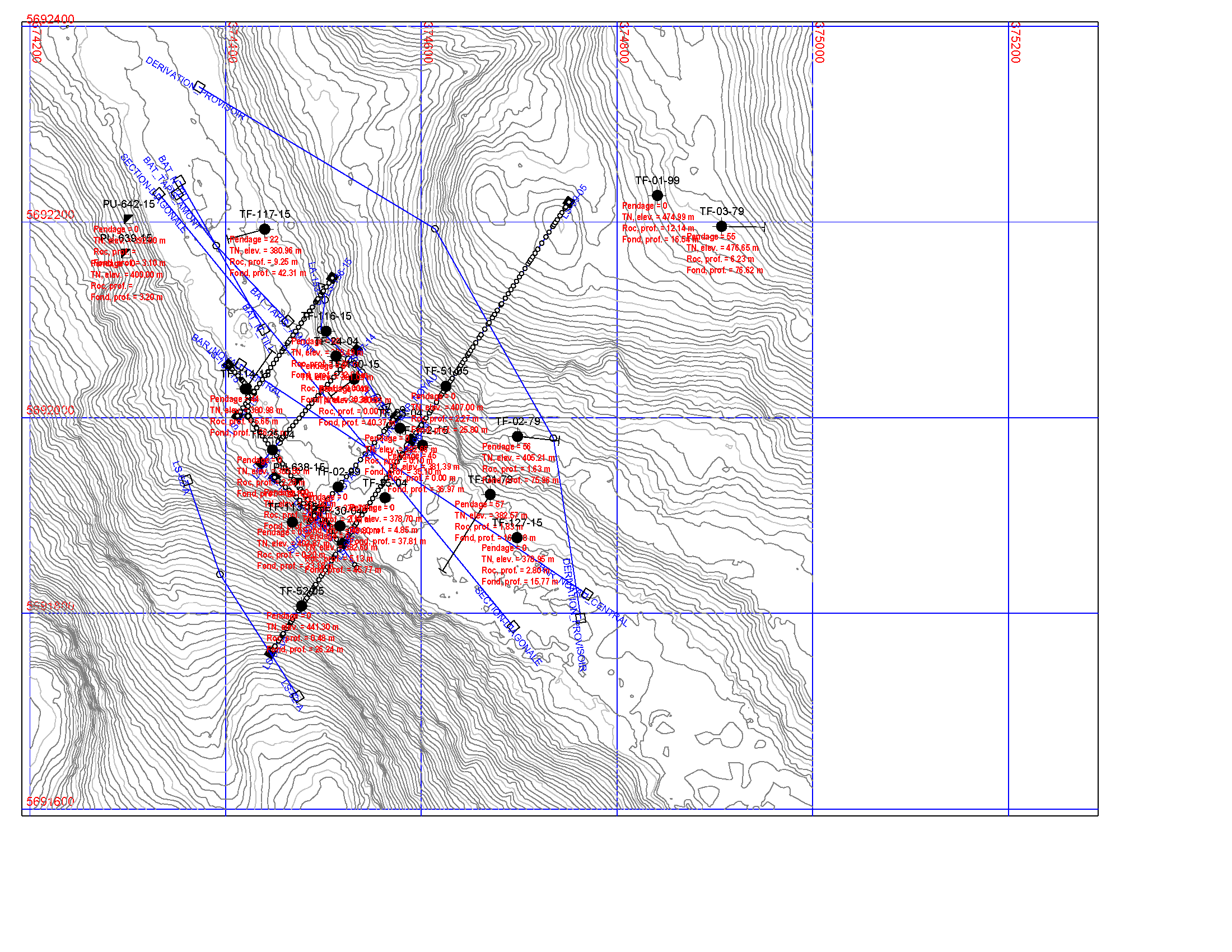

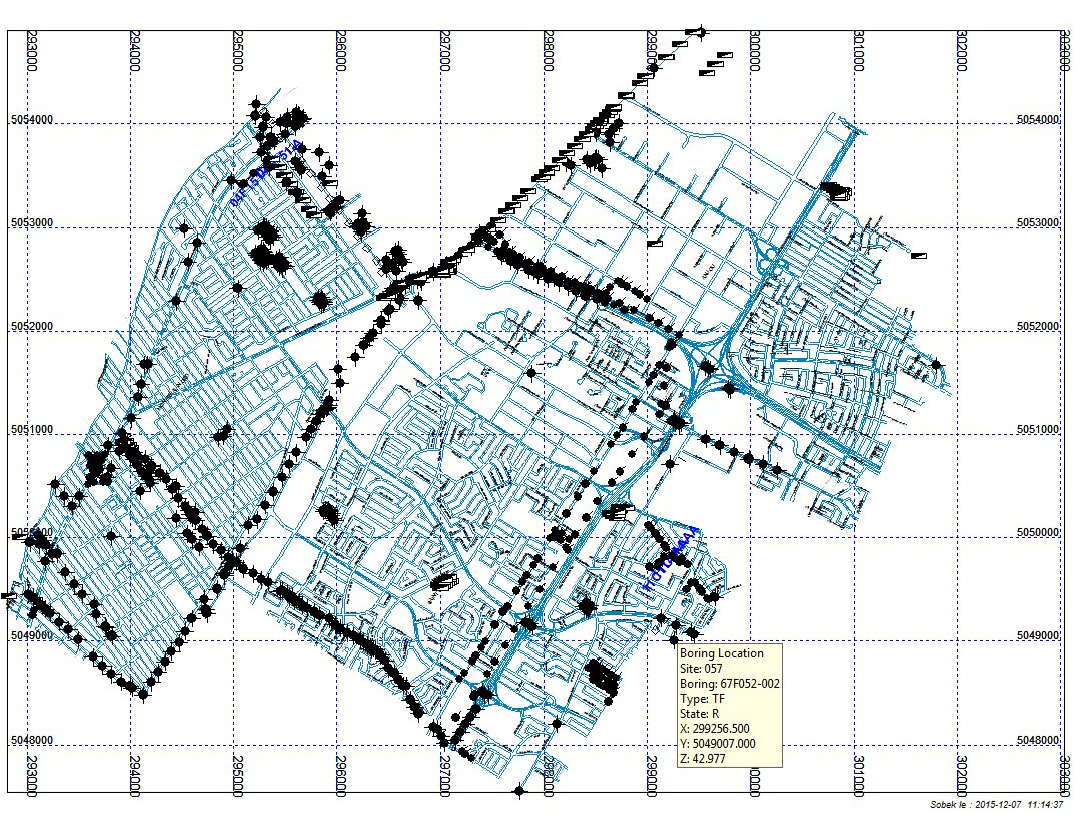

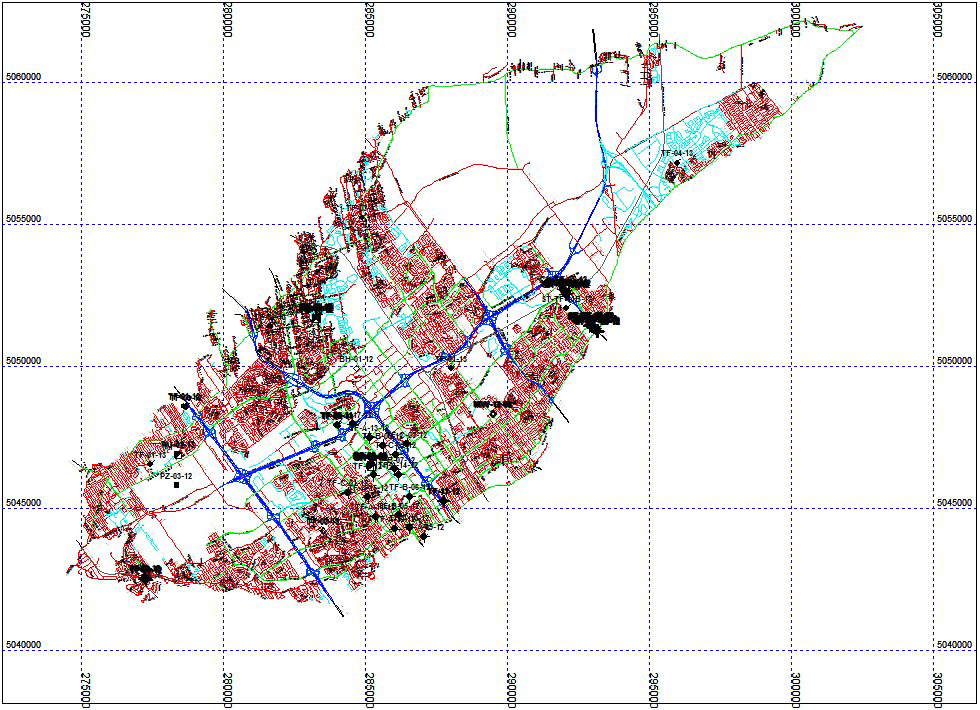

  • Vue en plan affichant les sites, sondages et axes sur une carte topographique

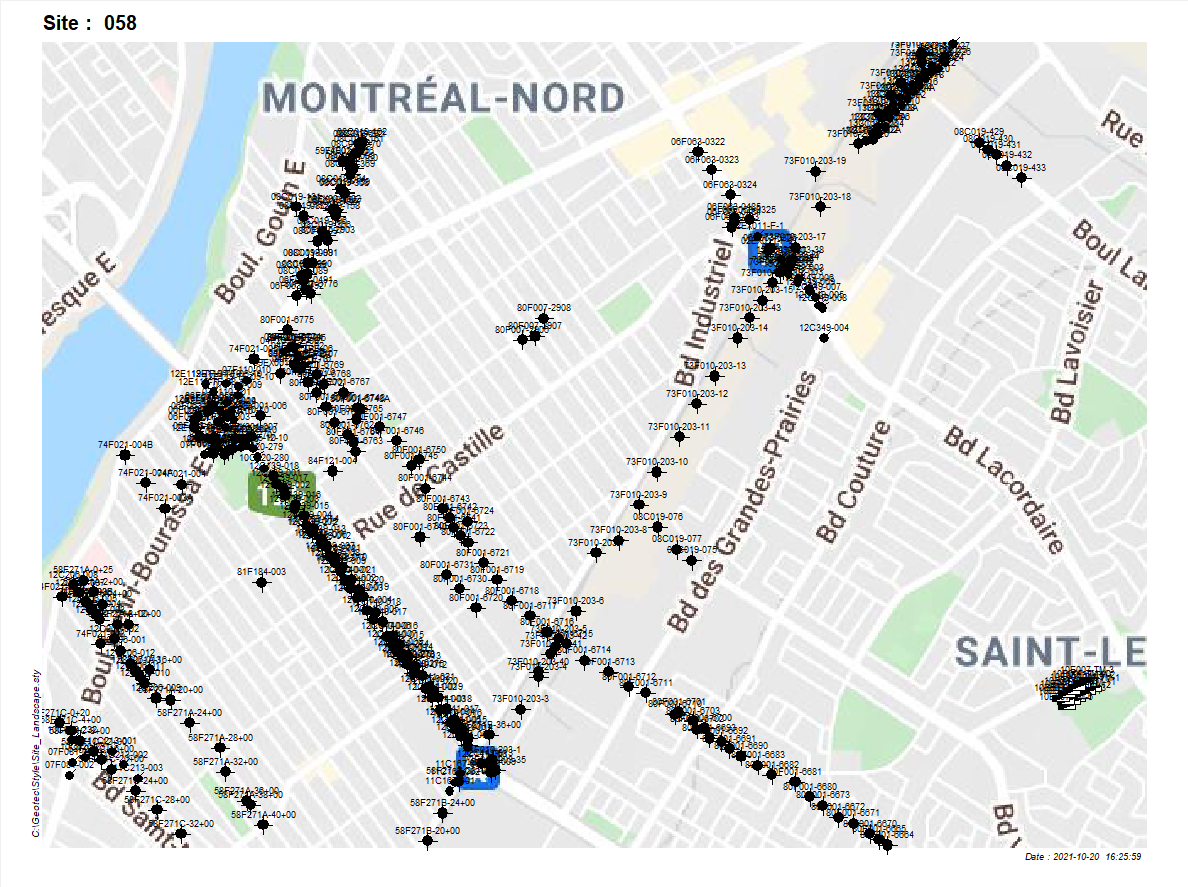

  • Vue en plan sur carte Google

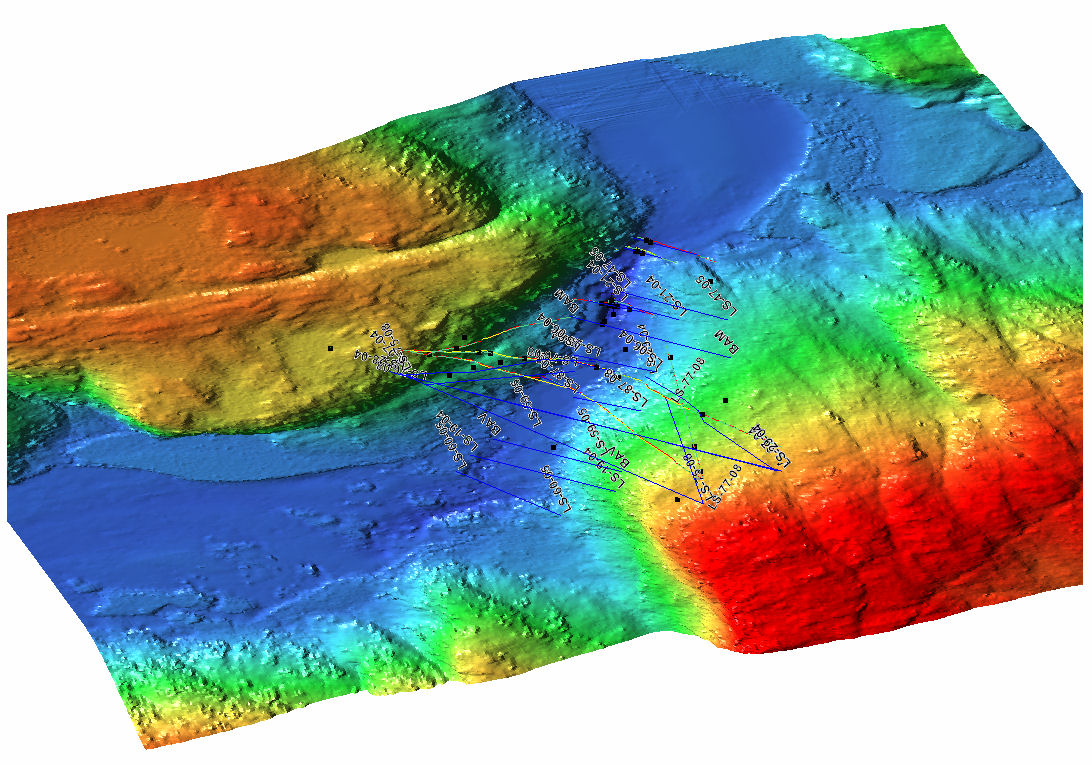

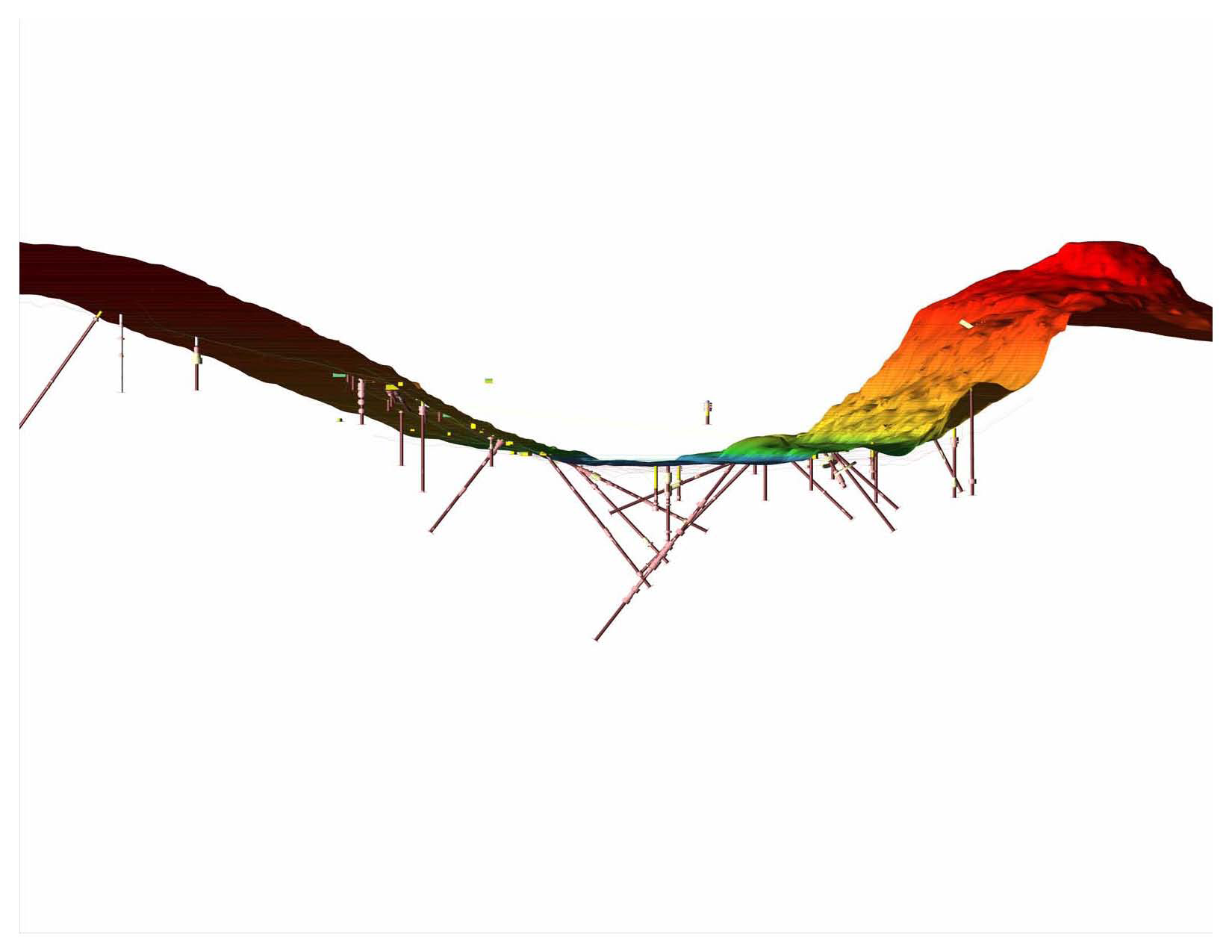

  • Représentation des propriétés des sondages en 3D
  • Production de fichiers IGES pour CATIA
  • Sauvegarde des points de sondages en format DXF
  • Fichiers supportés : AutoCAD .dxf, Global Mapper .dem, cartographiques .sit, contours .ctr, Surfer .grd, modèle de terrain .dtm, krigé .k2d, triangulé .tin, IGES .igs
  • Réutiliser les présentations graphiques, indépendantes des données, pour n’importe quel projet

Données géotechniques

  • Ouverture via la vue en plan des autres modules pour voir un site, sondage ou axe
  • Affichage d’information spécifique sous chaque point de sondage
  • Symboles représentatifs des types de sondages et d’axes
  • Création interactive d’axes et sondages
  • Création interactive de limites rectangulaires ou polygonales pour sélection de données
  • Support du mode OpenGL pour les cylindres de propriétés géotechniques
  • Préparation et estimation des coûts des campagnes d’exploration
  • Calcul de la surface du roc selon l’information des sondages

Cartographie et modélisation des sites

  • Édition interactive d’entités cartographiques
  • Édition des cartes quant au domaine des données
  • Gestion des couches d’un fichier cartographique
  • Opérations de krigeage dual et de triangulation

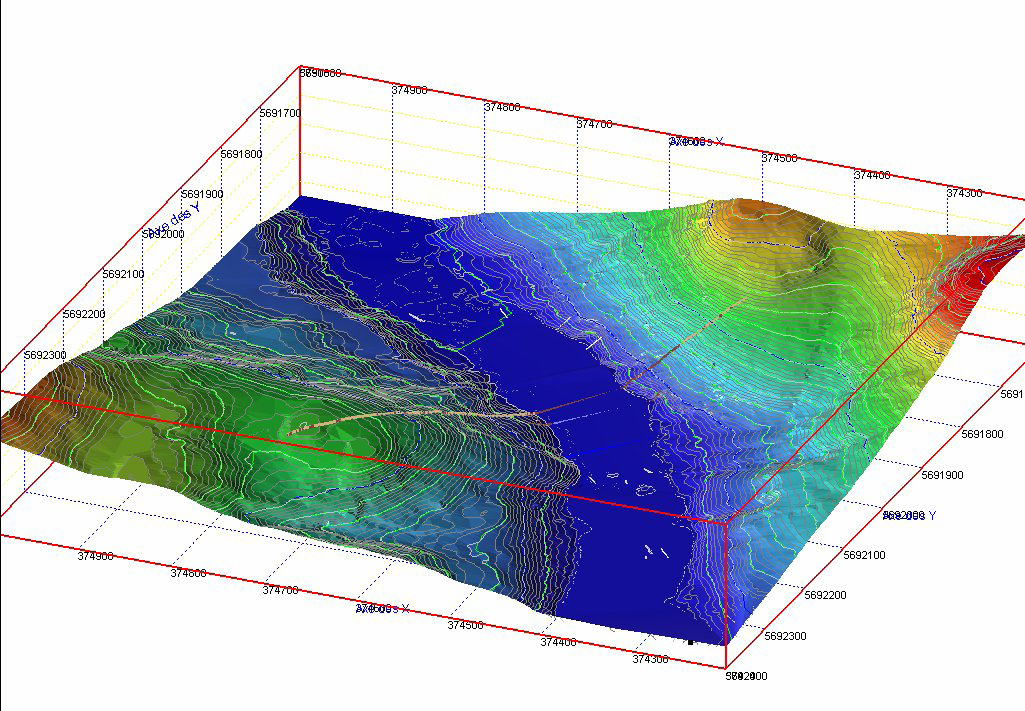

  • Création de modèles de terrain (DTM) à partir de fichiers krigés ou triangulés
  • Opérations mathématiques sur les DTM

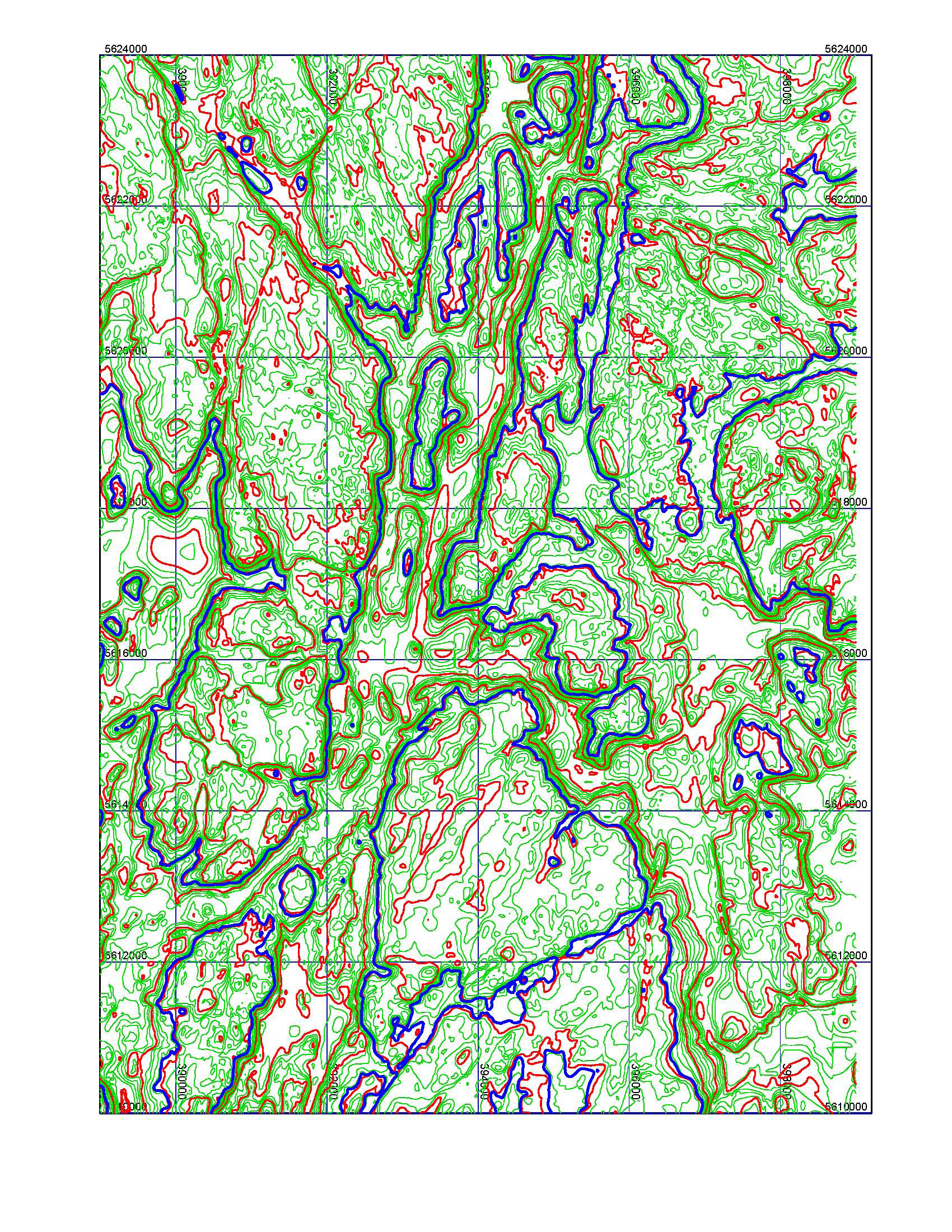

  • Calcul des contours iso-valeurs
  • Calcul de volume par niveaux ou entre deux surfaces
