Pro est dédié à la production de vues en profil. Créer des coupes transversales pour visualiser les propriétés des sondages projetés sur un tracé.

  • Données

Support des axes avec rayon de courbure

Écran pour les profils sismiques avec chaînage, élévation et vitesse mesurée

Sélection des sondages à projeter selon la distance à l’axe

Affichage de l’écart par rapport à l’axe

Prise en compte du pendage et de l’azimut pour la projection des sondages

Possibilité d’afficher les sondages à équidistance

  • Types de sorties graphiques

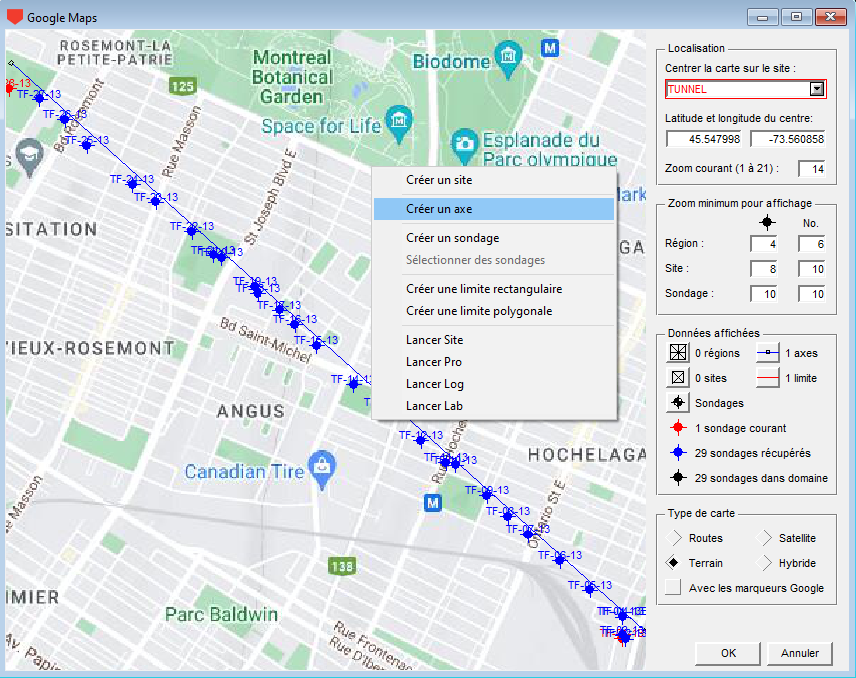

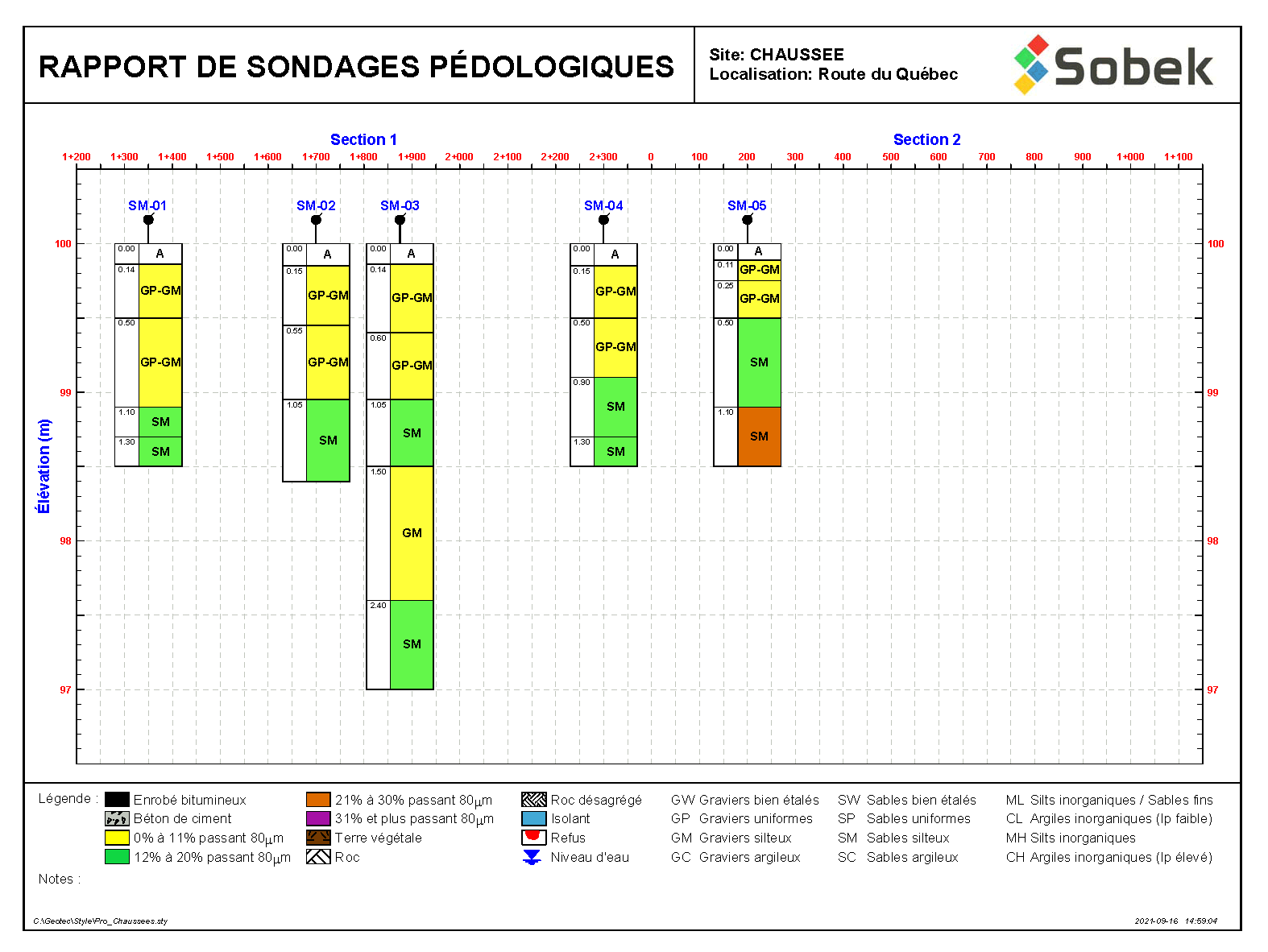

Plan de localisation des sondages et axes et vue(s) en profil

Représentation de(s) propriété(s) des sondages avec mêmes affichages particuliers que dans Log

Affichage superposé de profils sismiques avec position des géophones et vitesses mesurées

Affichage superposé de modèles de terrain de type DTM ou GRD



  • Options de représentation graphique

Mise en plan sur divers formats (Lettre, Légal, 11×17, A0, etc.)

Échelle éditable en X et en Y pour les profils

Export pour AutoCAD (DXF) avec chaque sondage dans un bloc et regroupement de tous les blocs

Personnalisation des colonnes à présenter (lien au champ de la base de données, largeur de la colonne, échelle horizontale, affichage des données comme texte, histogramme, palier, polyligne, point, couleur)

Représentation graphique indépendante des données, pouvant être réutilisées pour tout projet
