Rapports de forage

Visualiser et analyser vos données

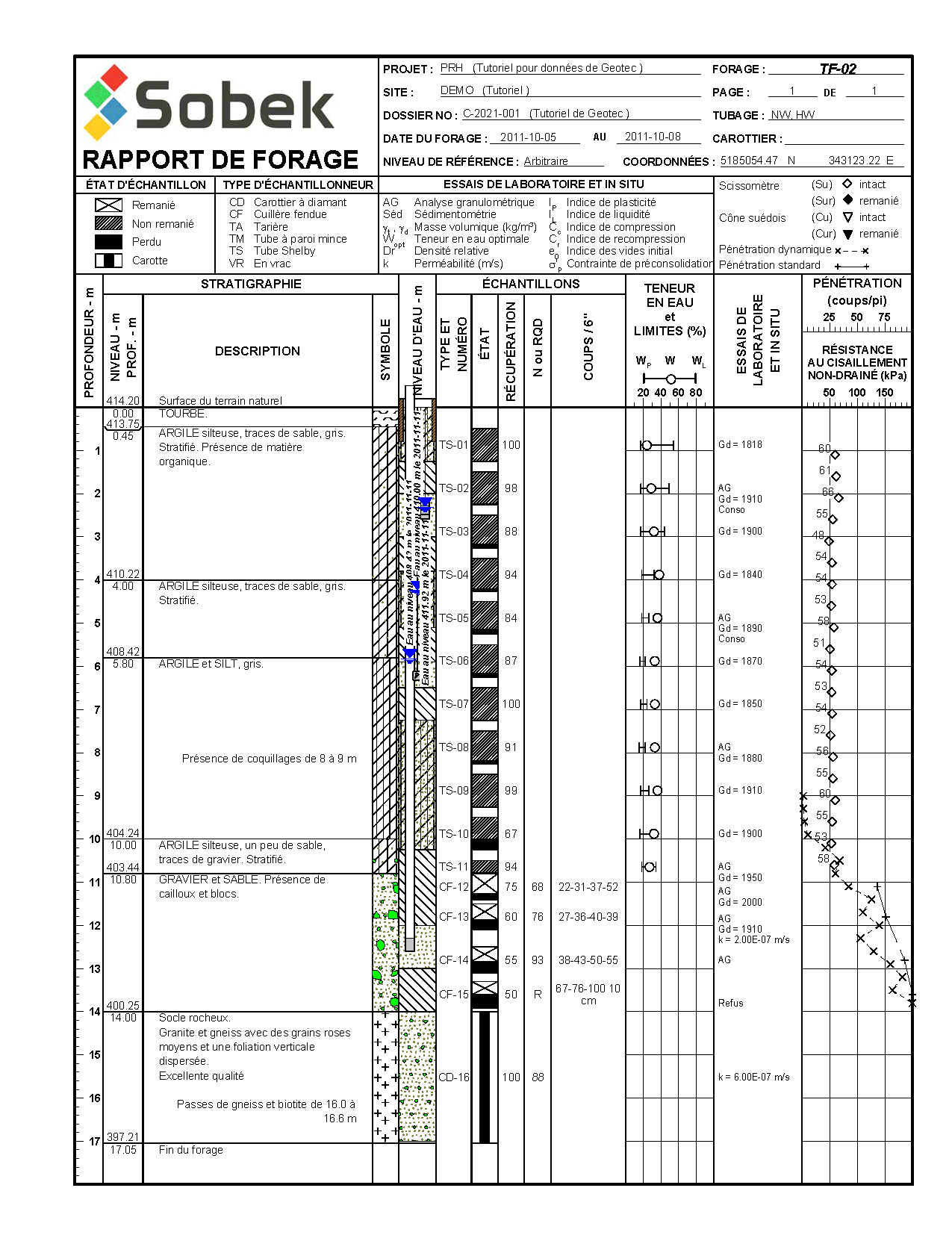

Log permet de produire des rapports graphiques de forage pour des projets environnementaux, géotechniques, de mécaniques des roches ou miniers. Avec Log, afficher toute propriété mesurée dans un sondage à une certaine profondeur.

  • Afficher les données dans des colonnes sous forme de texte, histogramme, palier, polyligne, point, couleur
  • Lier chaque colonne à une table et un champ de la base de données
  • Personnaliser chaque colonne : titre, dimensions, échelle horizontale (si applicable)
  • Afficher une échelle verticale en mètres, en pieds, et / ou en élévation
  • Modifier l’entête et / ou le pied de page avec des informations pertinentes de la base de données
  • Ajouter des informations supplémentaires sur la 1e page d’un rapport de forage
  • Superposer l’information de plusieurs sondages
  • Réutiliser les présentations graphiques, indépendantes des données, pour n’importe quel projet

Environnement et géotechnique

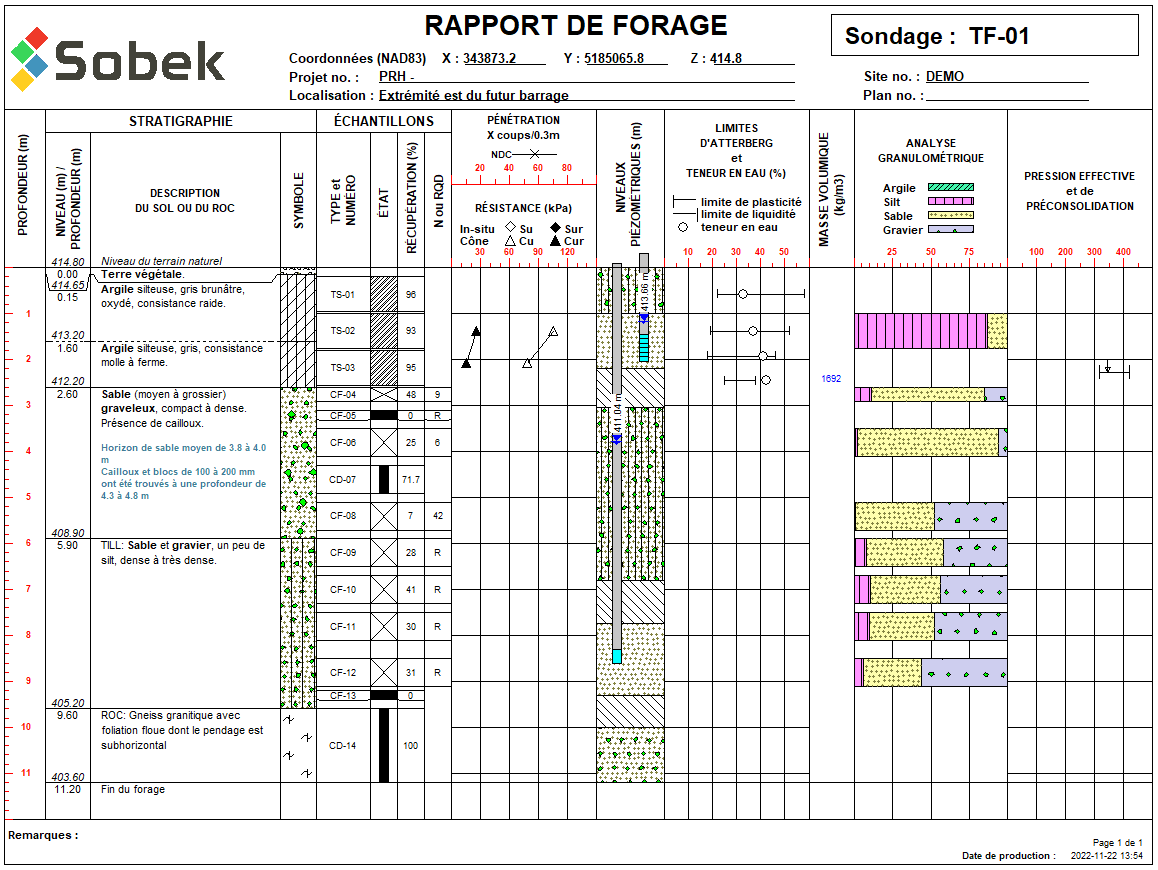

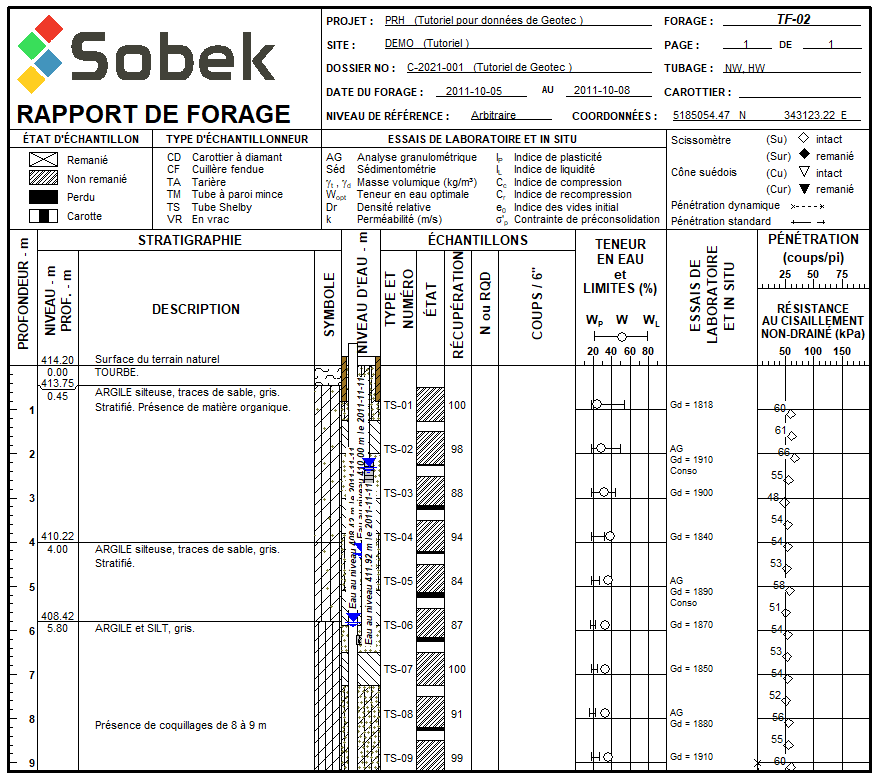

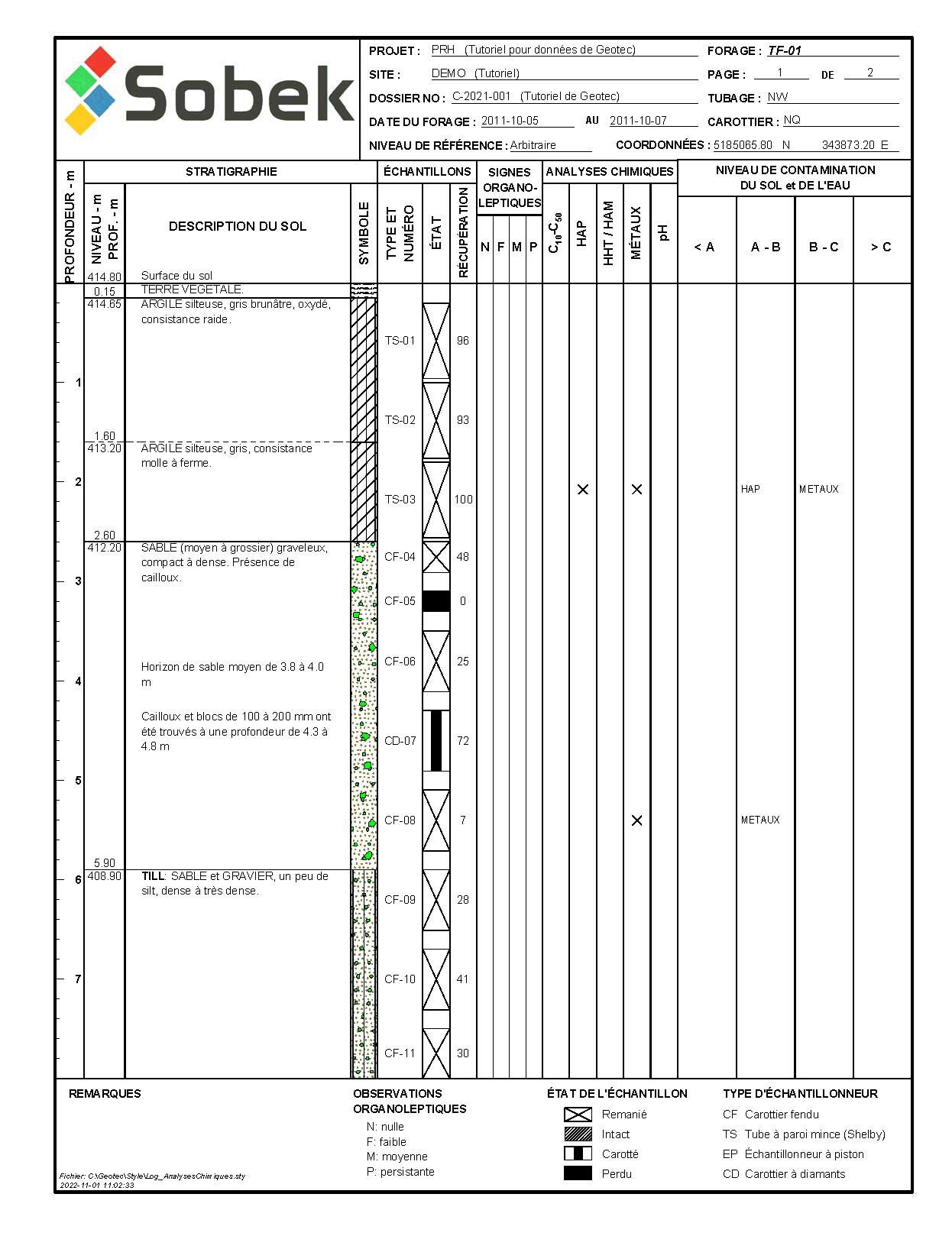

Log permet de produire des rapports de sondage pour des projets environnementaux et géotechniques. Les fonctionnalités visuelles incluent :

  • Symboles automatiques pour les échantillons et les couches stratigraphiques
  • Symboles pour l’état des échantillons

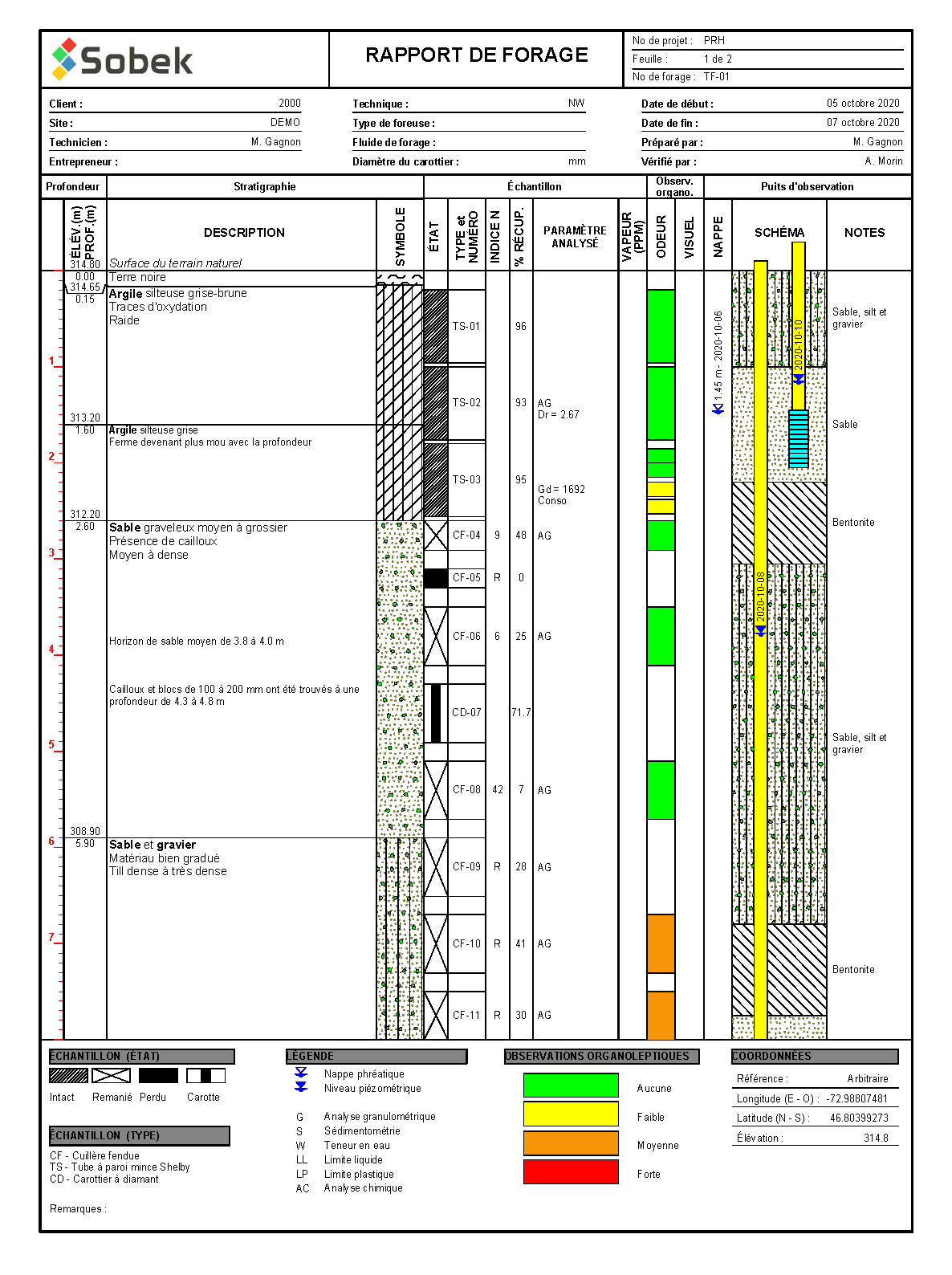

  • Schématisation de l’installation des piézomètres, puits d’alimentation et d’observation

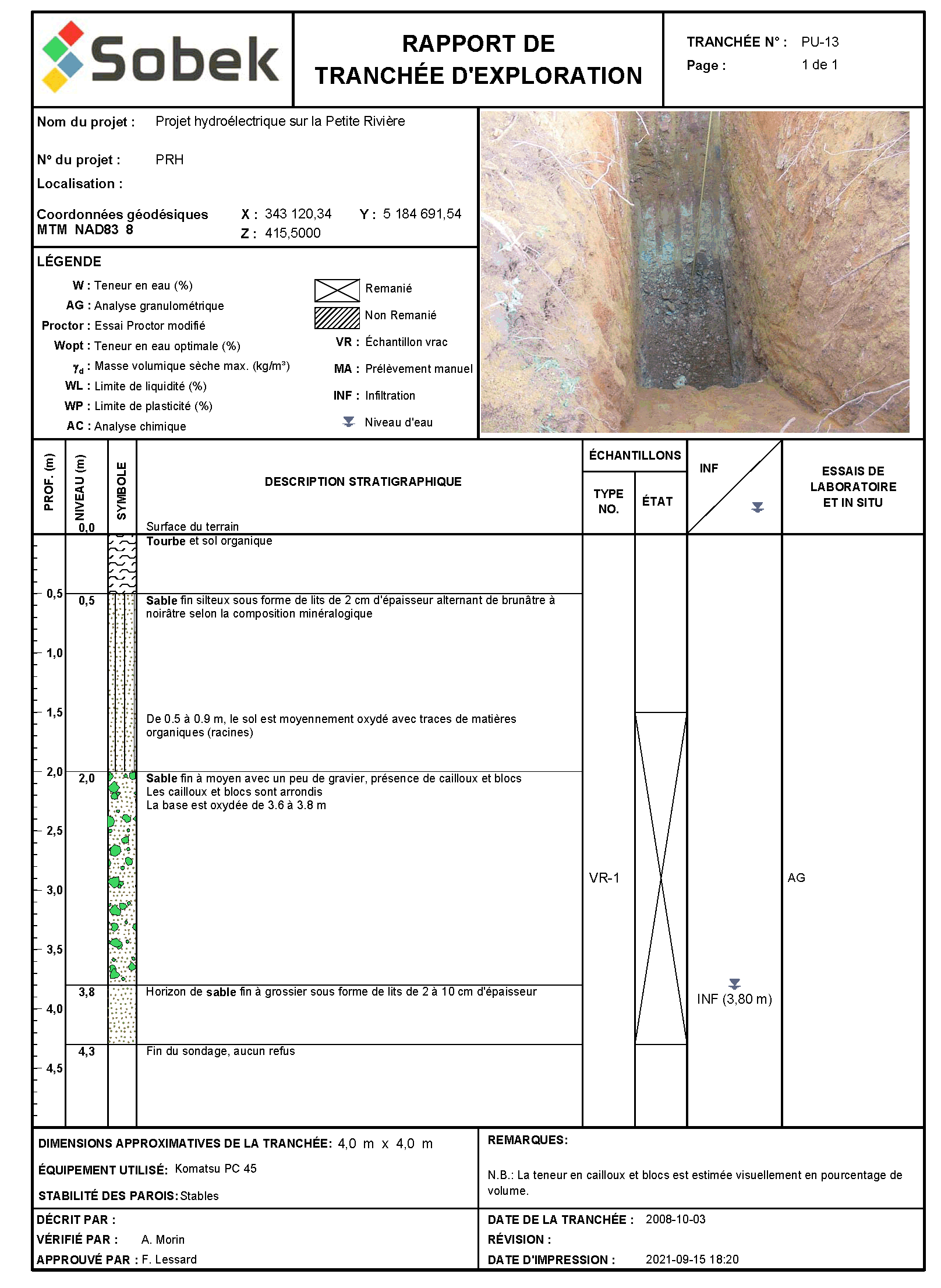

  • Photos de tranchées ou de sondages
  • Mise en majuscules, en gras ou en italique la catégorie de sol et les matériaux primaires et secondaires

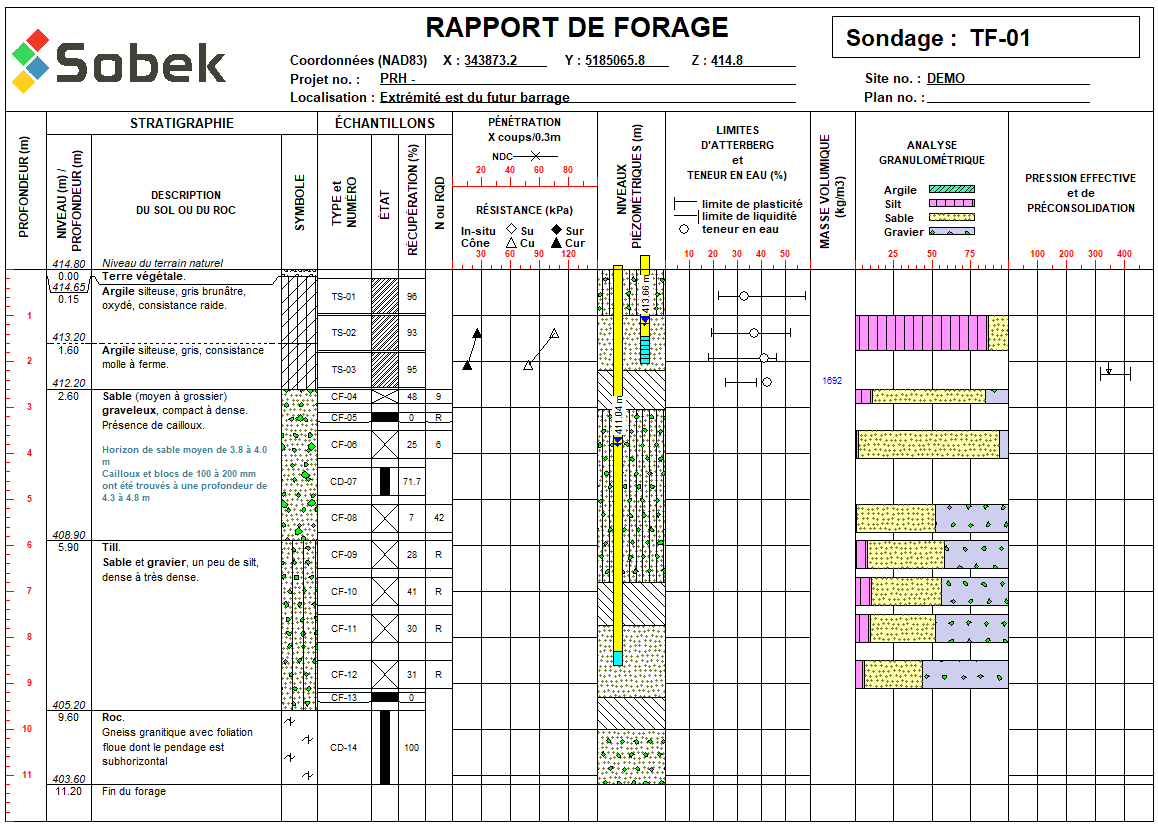

  • Résultats d’essais in-situ et de laboratoire superposés avec le même axe des X
  • Observations organoleptiques
  • Analyses chimiques et niveaux de contamination

Mécanique des roches

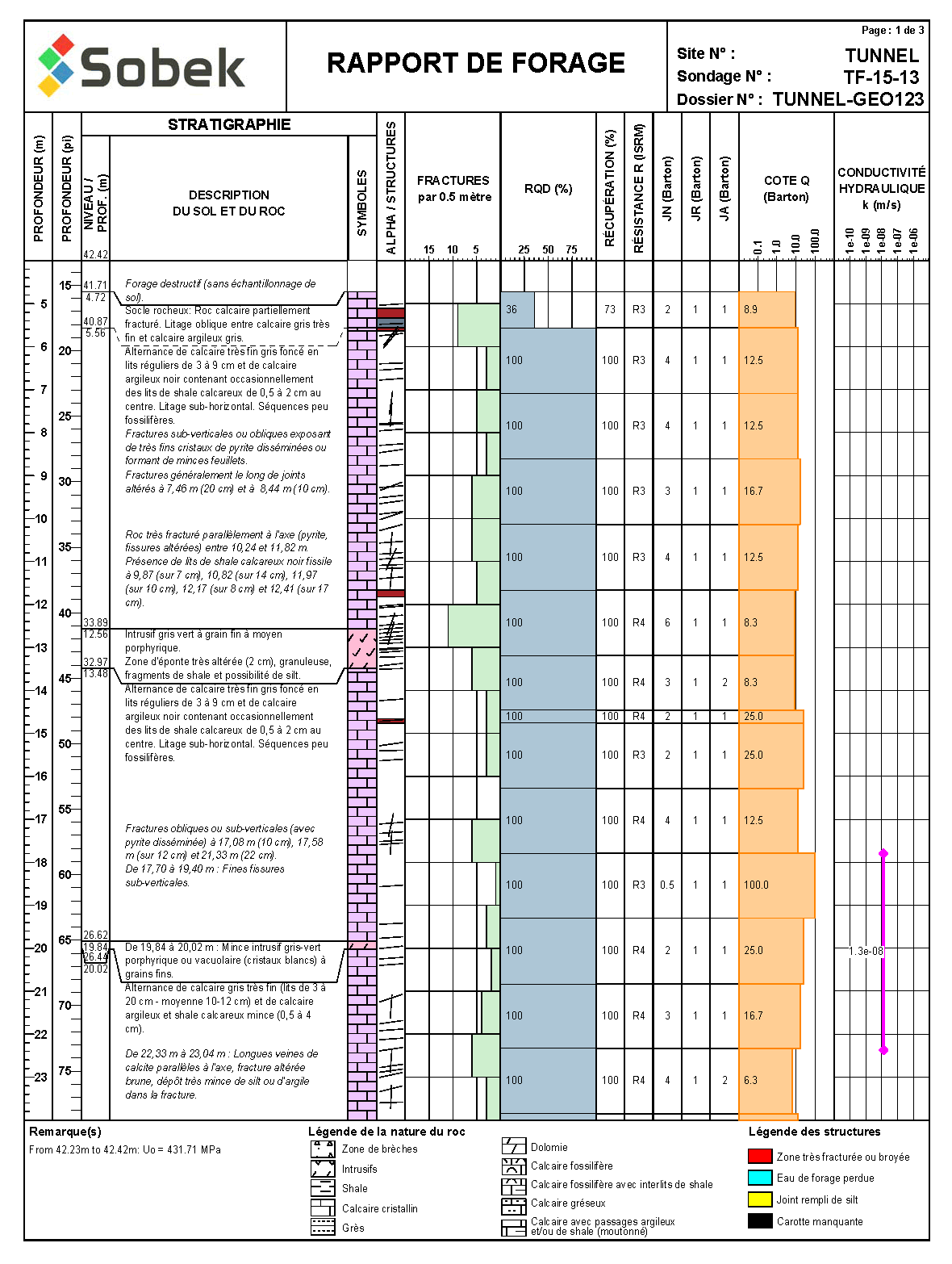

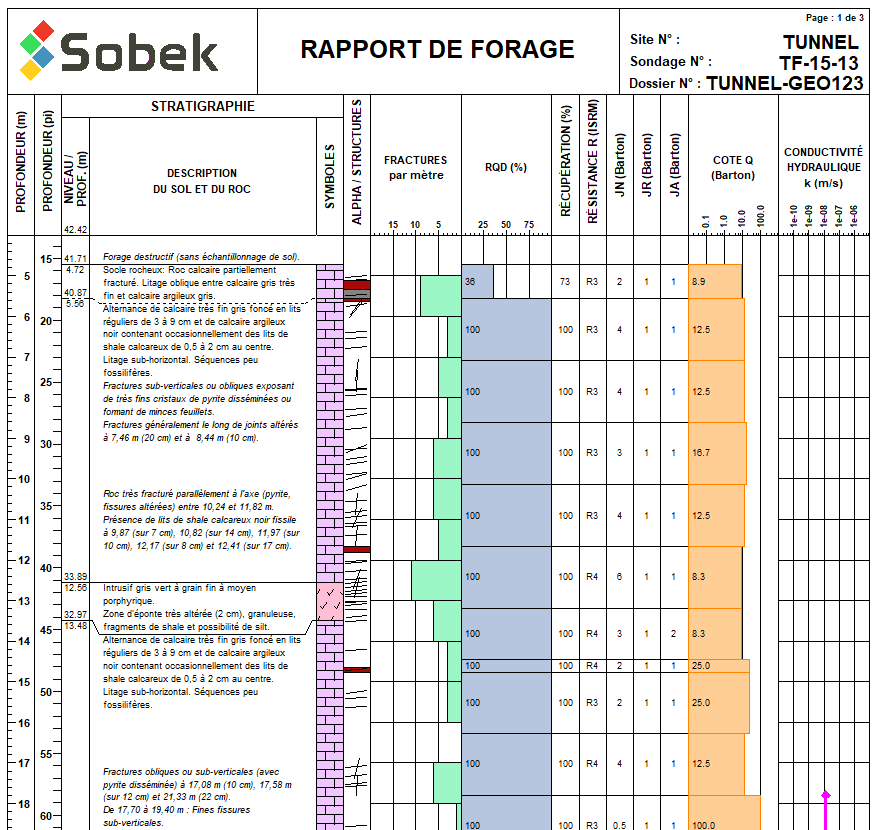

Log permet de produire des rapports de sondage pour des projets de mécanique des roches. Les fonctionnalités visuelles incluent :

  • Joints-carotte avec symboles orientés selon alpha et beta ou pendage et direction
  • Structures majeures mises en évidence avec de la couleur

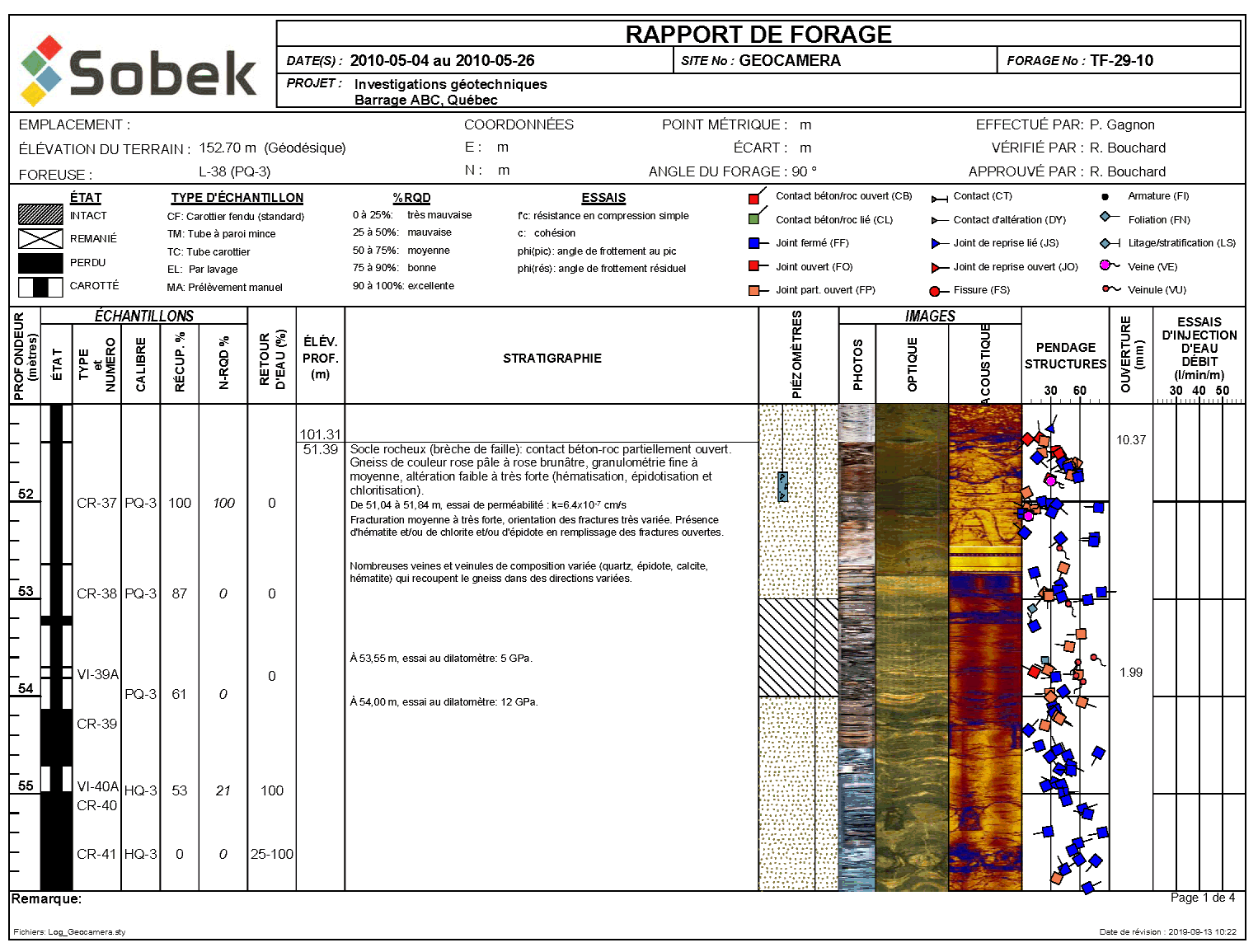

  • Images 3D, optiques et acoustiques de la géocaméra
  • Nombre de joints ou espacement des joints par mètre ou par fraction de mètre affiché automatiquement à partir des données
  • Couleurs pour plages de valeurs de propriétés telles le RQD, RMR ou Barton Q

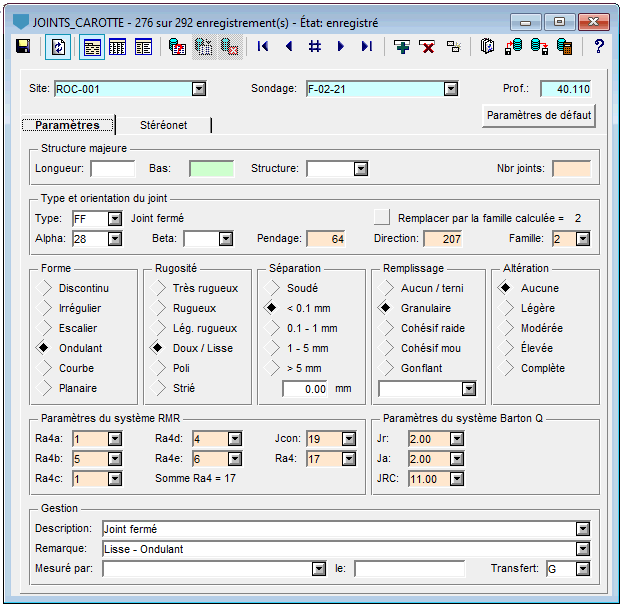

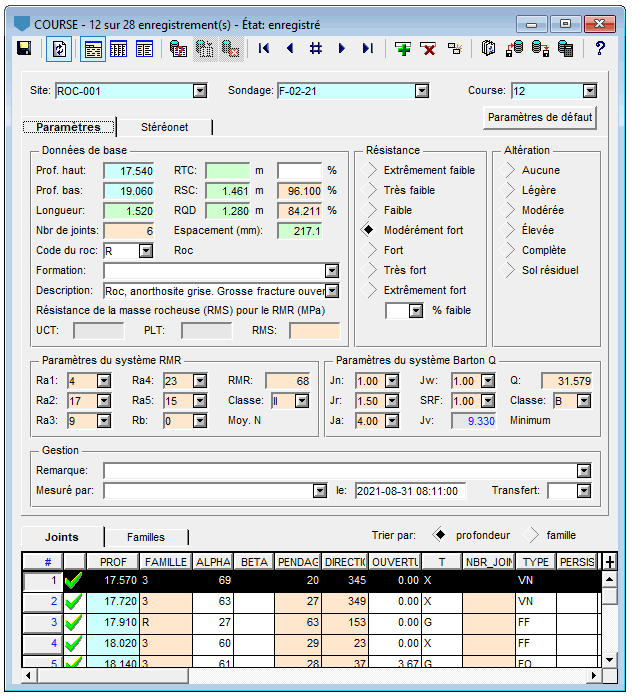

Geotec a des écrans de saisie spécifiques à la mécanique des roches. Les fonctionnalités incluent :

  • Calcul des indices des joints selon leur caractérisation
  • Estimation des paramètres (ratings) par famille de joints et par course

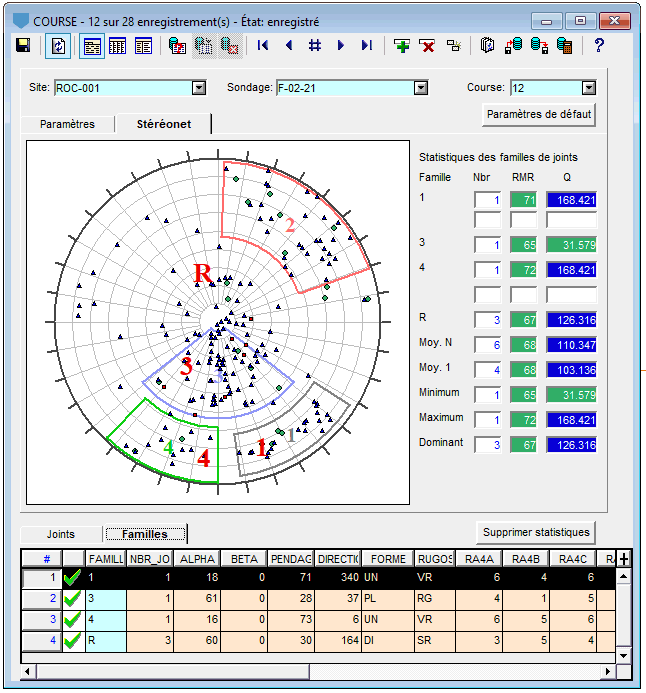

  • Calcul et affichage du stéréonet
  • Calcul du Q de Barton, du RMR et de la classification du roc
  • Essai de charge ponctuelle et essai de compression uniaxiale (UCT)

Essais au piézocône

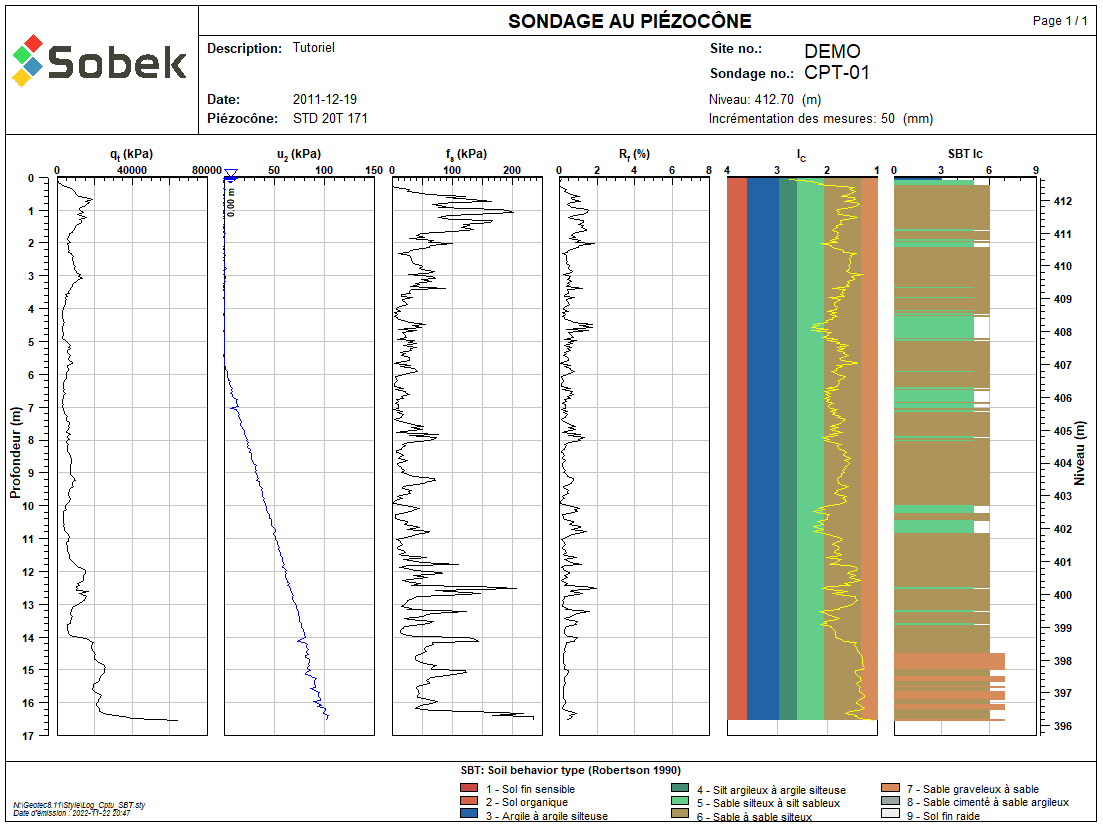

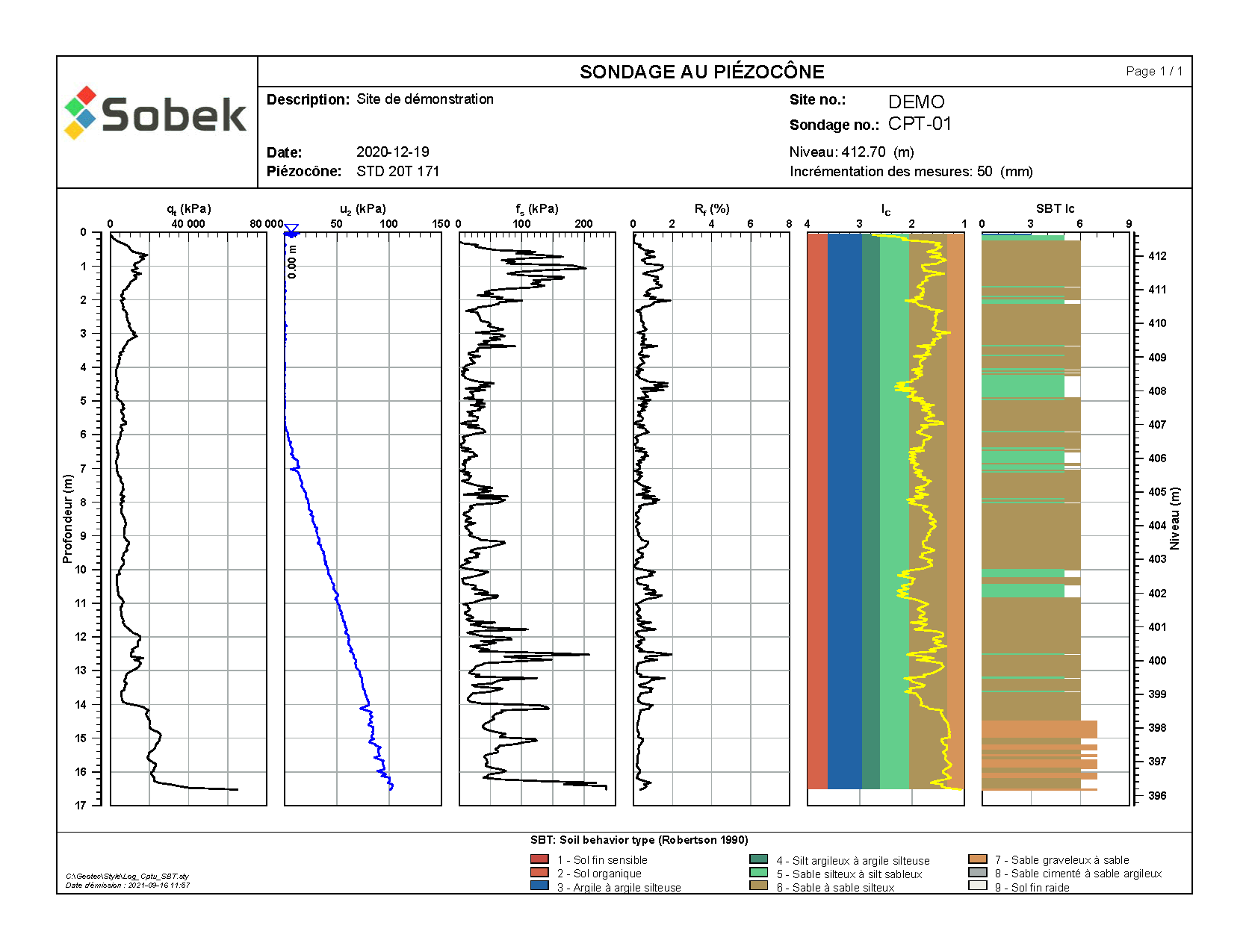

Log permet de produire des rapports de sondage spécifiques aux essais de pénétration au piézocône. Les fonctionnalités visuelles incluent :

  • Corrélation de résultats d’essais au piézocône avec des propriétés d’un sondage parent telles que le su ou le pc
  • Superposition de plusieurs essais au piézocône dans le même rapport avec attributs distincts
  • Affichage des zones SBT selon une épaisseur minimale

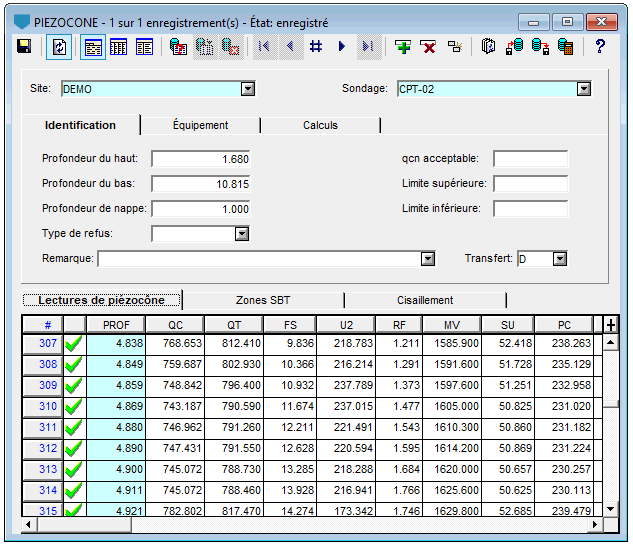

Geotec a des écrans de saisie spécifiques à l’essai au piézocône. Les fonctionnalités incluent :

  • Import CSV des intrants (profondeur, QT ou QC, FS et U2)
  • Paramètres de calcul définis par l’utilisateur (Nkt, Nst, Ic min…)
  • Calcul des paramètres CPTu en fonction de la profondeur selon les intrants (Robertson)
  • Calcul du Vs et du Vs normalisé, support des vitesses d’onde de cisaillement mesurées avec l’essai (SCPTu)
  • Support des mesures de résistivité électrique et conductivité électrique
  • Interprétation du SBT selon 6 méthodes

Données et calculs

Geotec a des écrans de saisie intégrés à tous les modules pour saisir, modifier, consulter et supprimer des données. Une multitude de calculs sont inclus pour obtenir les résultats à partir des données brutes.

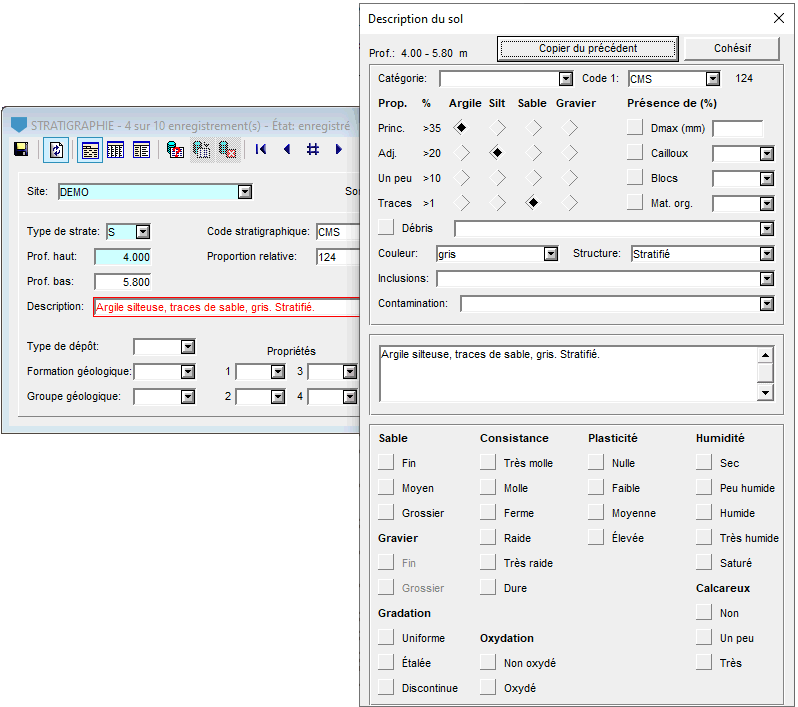

  • Décrire les échantillons et strates avec la matrice de description des sols

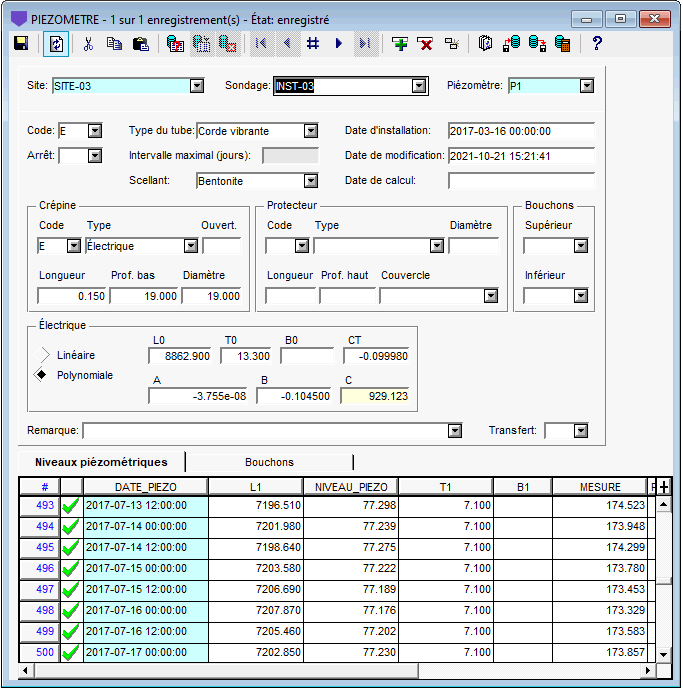

  • Décrire les installations de puits, les matériaux de remplissage et les lectures d’eau
  • Calculer les niveaux automatiquement selon le niveau du terrain naturel et le pendage

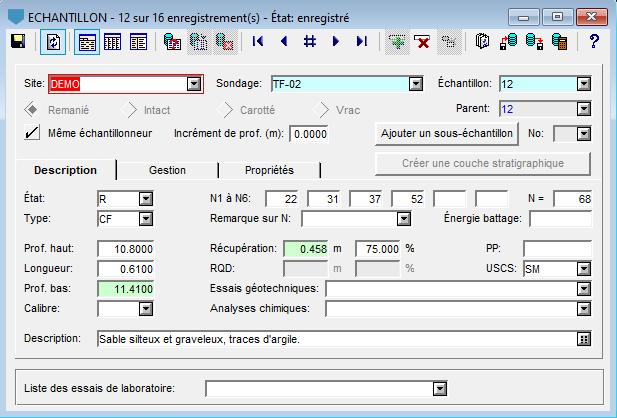

  • Ajouter des échantillons et sous-échantillons avec type, longueur et profondeur de défaut, ou selon l’échantillonneur précédent, avec numérotation automatique
  • Calculer les niveaux de contamination à partir des concentrations mesurées
  • Importer des données de fichiers CSV
  • Enregistrer les données automatiquement dans la base corporative
